Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 17 pouces |
|---|---|---|---|
| Rapport de vitesse: | 102:1 | Couple de sortie évaluée: | 9400 Nm |
| Inclinaison du couple: | 135600 nanomètre | Tenir le couple: | 65040 nanomètre |
| Paquet de transport: | Cas en bois | Application: | Traqueurs solaires |
| Mettre en évidence: | Commande simple de pivotement de l'axe SE17,commande solaire du traqueur 9400Nm,anneau de groupe d'entraînement du ver 9400Nm |
||

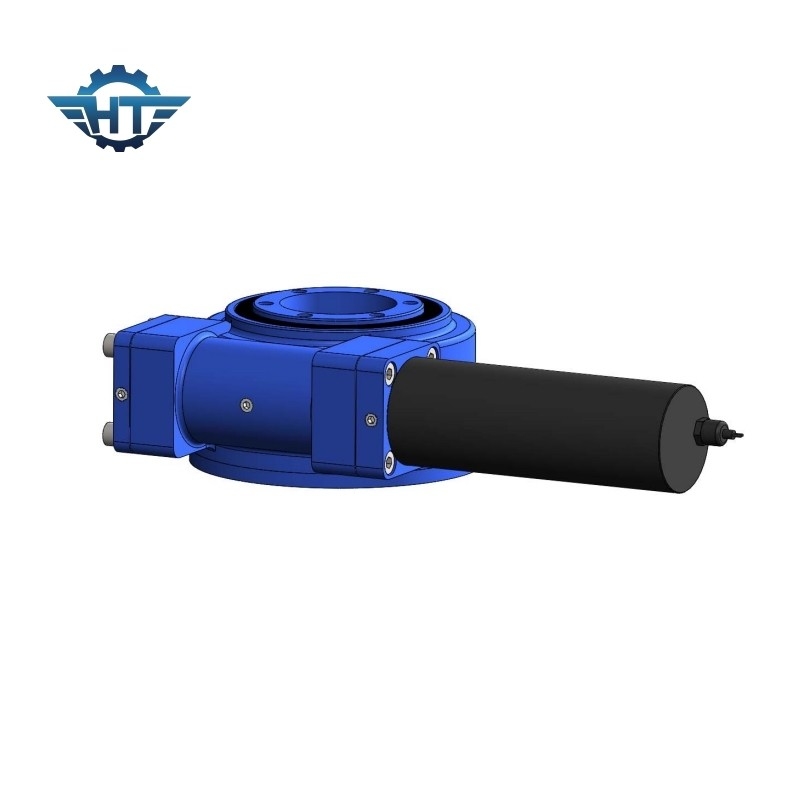

SE17 enveloppant la commande d'engrenage à vis sans fin avec IP66 a enfermé le logement pour les traqueurs solaires
Description simple d'entraînement de groupe d'axe
L'anneau de groupe de Se soutenant la commande peut soutenir la force axiale. Il est conçu en structure compacte pour des machines de construction, des machines de habor, le véhicule aérien de plate-forme, des militaires, etc. Il est également très utilisé dans le système de piste solaire pour établir un système solaire efficace de génération tel que le système de piste solaire de système de piste solaire d'axe simple et de double axe.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Paramètre d'entraînement du groupe SE17
| Nom de produit | Commande du groupe SE17 |
| Couple de sortie | 9400 N.m |
| Inclinaison du couple de moment | 135600 N.m |
| Tenir le couple | 65040 N.m |
| Estimation axiale statique | kN 980 |
| Estimation radiale statique | kN 390 |
| Estimation axiale dynamique | kN 490 |
| Estimation radiale dynamique | kN 245 |
| Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V, moteur de C.C |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, outillage industriel |
Applicatons
Cheminement simple plat d'axe
Parmi les méthodes de cheminement, le cheminement plat de simple-axe est la méthode la plus utilisée généralement. Il est divisé en axe au nord-sud dépistant et dépistant est-ouest d'axe. Le cheminement est-ouest d'axe n'a aucun avantage évident par rapport à l'installation inclinée fixe, et l'effet du cheminement au nord-sud d'axe est meilleur que celui de l'axe est-ouest dépistant. Le cheminement plat de simple-axe est particulièrement approprié à de bas secteurs de latitude
