Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 3 pouces |
|---|---|---|---|
| Rapport de vitesse: | 31:1 | Couple de sortie évaluée: | 600 Nm |
| Tenir le couple: | 1500 Nm | Inclinaison du couple: | 3000 Nm |
| Trous de montage: | 6*M6 | Couleur standard: | RAL 9006 |
| Mettre en évidence: | Commande simple de pivotement de l'axe SE3,Commande simple de pivotement d'axe de dent multi,SE3 pivotant Ring Drive |
||

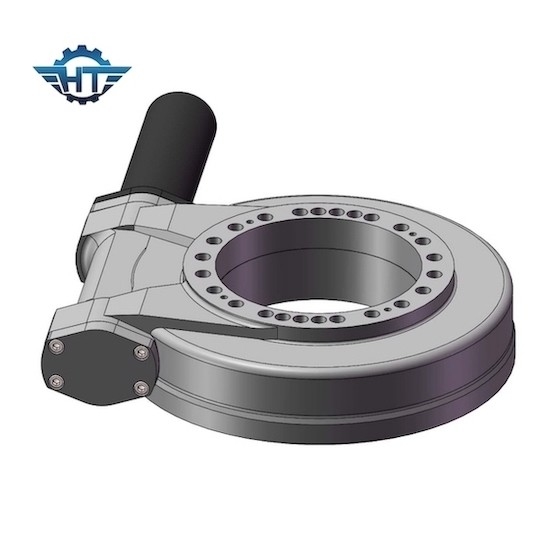

Systèmes de piste de Slewng Ring Drive For Inlined Solar d'engrenage à vis sans fin SE3 petits
Petite description de Slewng Ring Drive
Notre commande de pivotement se compose de logement, incidence de pivotement, scellant, enveloppant le ver et d'autres accssories standard de matériel. Nous pouvons également assortir différents genres de moteurs tels que les moteurs électroniques de l'engrenage 12VDC ou 24VDC planétaire, les moteurs hydrauliques, qui peuvent des mouvements pour le sens horaire et parer la rotation de sens horaire avec la représentation stable et le rendement élevé.
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Remarque : Pour des dimensions plus détaillées et des paramètres, référez-vous svp à nos dessins de ventes.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Applications
Système de passif passif de système de piste d'entraînement de pivotement d'entraînement
Une différence de pression hydraulique est utilisée comme moyen de conduire l'axe de traqueur. La différence de pression est obtenue par les différents gradients thermiques créés par les différentes nuances. Le traqueur se déplace pour égaliser cette différence de pression.
