Détails sur le produit:
|
| Rapport de vitesse: | 61:1 | Type: | Inclus |
|---|---|---|---|
| Application: | Énergie solaire | Conducteur: | DC/AC |
| Catégorie d'IP: | IP66 | Couleur: | comme en a été faite la demande |
| Effciency: | 40% | Contrecoup: | 0,1 degrés |
| Mettre en évidence: | Commande de grande précision de pivotement d'engrenage à vis sans fin,Commande de pivotement d'engrenage à vis sans fin de traqueur de picovolte,Commande solaire du traqueur SE9 |
||

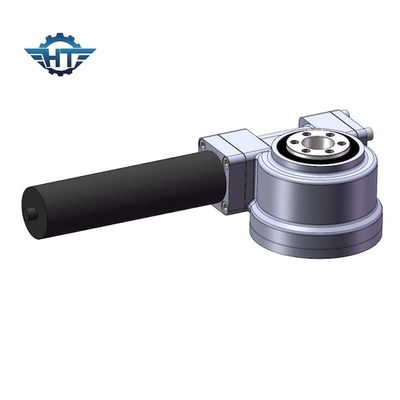

Commande de grande précision de pivotement d'engrenage à vis sans fin SE9 pour l'énergie solaire de puissance de traqueur de picovolte
Description de grande précision d'entraînement de pivotement d'engrenage à vis sans fin
Transmission mécanique actionnée par moteur électrique

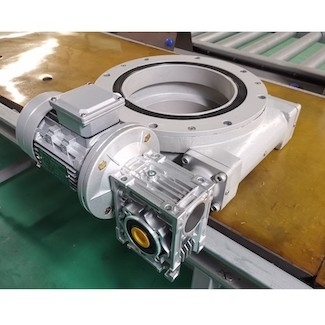

Commande horizontale de réducteur d'engrenage à vis sans fin de moteur
Ordre de transmission : le moteur-accouplement horizontal avec le réducteur de vitesse de roue-frein-ver de frein avec pignon d'étape d'accouplement-le de couple de limite le dernier tourne autour de la grande vitesse d'anneau.
Caractéristiques : grand rapport de transmission, structure compacte, opération stable, efficacité élevée de transmission
le taux est bas.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
La commande solaire de groupe de traqueur est principalement employée pour les systèmes de piste solaires suivants :
système de piste solaire du simple-axe 1.Horizontal. Pour le système de piste solaire de simple-axe horizontal, la poutre principale du panneau solaire ajustera l'angle pour dépister avec précision l'angle de déclinaison. Ce genre de commande de pivotement est seulement appliqué pour le bas secteur de latitudes.
système de piste du Simple-axe 2.Tilted. Le traqueur incliné de Simple-axe convient aux secteurs avec des latitudes plus haut que 40 degrés, qui peuvent maximiser les avantages du rendement de puissance.
système de piste solaire de l'axe 3.Dual. Le système de piste solaire de double axe est « altitude+azimuth » plein-dépistant le système, il se déplace le long de deux haches de rotation avec deux degrés de rotation pour dépister complètement l'orbite du soleil et pour maximiser la réception à énergie solaire. Ce genre de commande de pivotement convient aux secteurs de haut-latitude et l'efficacité de la production d'électricité sera augmentée plus de 35%, qui améliorent de manière significative l'efficacité du système de production d'électricité solaire.
Empaquetage et expédition
Emballage intérieur : feuille de plastique antirouille ; sachets en plastique de vide.
Emballage externe : carton dur ; cas en bois ; palette en bois.
Terme de expédition : par exprès ; par avion ; par voie de terre ; par la mer.
Pour des échantillons, puisque la commande de groupe est avec la petite dimension sauf le poids lourd, ce n'est pas expédition rentable par la mer alors que l'expédition exprès la manière rentable, nos personnels logistitic TNT demandé par volonté, DHL, UPS, FEDEX, de comparer le prix exprès afin de trouver la manière la plus rentable.
Si dans la commande en gros à l'avenir, nous recommandons le bateau par la mer.
