Détails sur le produit:
|
| Lieu d'origine: | Changzhou, Chine | Certifications: | OIN, CE |
|---|---|---|---|
| Classe d'IP: | IP66 fermé | Autobloquant: | Oui |
| Type: | Commande de pivotement de 1 pouce | Matériel: | 42CrMo ou 50Mn |
| Tailles facultatives: | 3 pouces Inches~25 | Application: | Traqueur solaire de Sun |
| Mettre en évidence: | 3" anneau horizontal de groupe d'entraînement de ver,Anneau 50Mn de groupe d'entraînement de ver,Commande de groupe du ver ISO9001 |
||

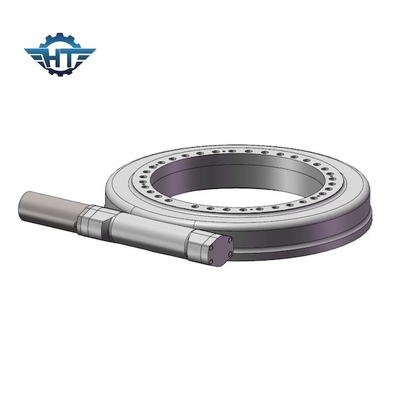

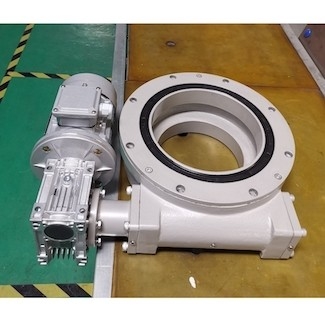

3 pouces d'entraînement horizontal de groupe avec Tooch durci pour le traqueur solaire de Sun
Description horizontale d'entraînement de groupe
A massacré des commandes sont parfaits pour les applications qui exigent la participation de charge et le couple de rotation du même réducteur de transmission. Les commandes viennent avec une technologie de ver de sablier, qui augmentent l'efficacité des commandes. La différence entre la normale et la technologie de sablier est que, dans un système conventionnel d'engrenage à vis sans fin, seulement une dent de la vitesse est en contact avec l'axe de ver, tandis que dans le sablier, elle a le contact de multi-dent.
Avantages
La structure est compacte, le dégagement de retour est petit, la précision est haute, la durée de vie est très longue, et le couple de sortie évaluée peut être rendu très grand. Mais le prix est légèrement plus cher. Des réducteurs planétaires sont généralement employés quand le couple élevé est exigé dans un espace limité, un IE petit volume et un grand couple, et le son sérieux et vie sont meilleurs que des réducteurs de pignon droit. Des réducteurs de pignon droit sont employés pour des applications plus à faible intensité de coût bas de rendement de consommation, à faible bruit et élevé. Des réducteurs planétaires sont caractérisés par petite taille, couple à haute production et efficacité élevée de transmission, tant que ils ont ces conditions.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
L'utilisation du système de piste photovoltaïque d'entraînement rotatoire peut être divisée en deux types selon la méthode de contrôle
(1) contrôle passif. Les traqueurs solaires passifs comptent typiquement sur les forces de l'environnement pour créer un changement de la densité liquide. Ce changement fournit une force interne qui est employée pour faire les composants dépister le soleil.
(2) contrôle actif. Les traqueurs solaires actifs emploient ont extérieurement fourni la puissance aux circuits d'entraînement et aux déclencheurs (moteurs, hydraulique, etc.) de faire les composants dépister le soleil. Le contrôle de boucle ouverte est une méthode de cheminement qui n'utilise pas un capteur qui sent directement la position du soleil. Il emploie des calculs mathématiques de la position du soleil (basée sur l'heure, la date, l'emplacement, etc.) pour déterminer où le traqueur devrait être orienté et conduire la boîte de vitesse du traqueur en conséquence.
