Détails sur le produit:
|
| Rapport de vitesse: | 102:1 | Couple normal de sortie: | 9400 Nm |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Tenir le couple: | 65040 nanomètre |
| Inclinaison du couple: | 135600 nanomètre | Autobloquant: | Oui |
| Utilisation: | Système d'alimentation solaire | Caractéristique: | À faible bruit |
| Mettre en évidence: | Commande simple de pivotement d'axe de 14 pouces,Commande de pivotement pour le traqueur solaire SE14,Boîte de vitesse d'entraînement du groupe SE14 |
||

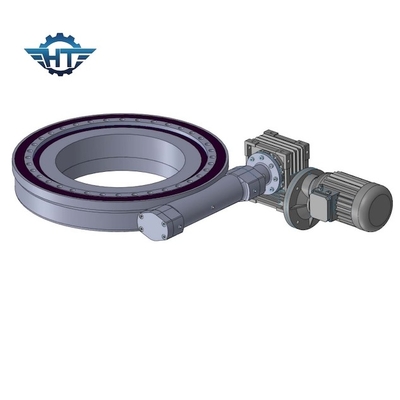

14 pouces d'IP66 de couple élevé de moment de groupe de réducteur électrique de vitesse pour le système d'alimentation solaire
Description électrique de réducteur de vitesse de groupe
Traqueur de pivotement d'entraînement d'entraînement électrique : Un système électrique d'entraînement convertit l'énergie électrique en mouvement de rotation dans un moteur à courant alternatif, un moteur balayé de C.C, ou un moteur sans brosse de C.C. Le moteur train avec une boîte de vitesse pour réaliser le couple élevé. La phase finale de la boîte de vitesse transmet mouvement linéaire ou de rotation pour pousser l'axe du traqueur de la rotation.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Moteurs de C.C de lecteur de pivotement
1. Adoptez la double structure porteuse pour l'axe de sortie de sorte que le couple maximum de la boîte de vitesse soit augmenté beaucoup.
2. La roue de Sun et la roue planétaire sont reliées par la cannelure qui augmente le couple maximum de la boîte de vitesse et rallonge la vie.
3. Nous utilisons la vitesse hélicoïdale à l'étape d'entrée qui font au bruit le bas anf couru sans à-coup dans la grande vitesse. L'anneau intérieur de vitesse est séparé de sorte que nous puissions faire plus de rapport et la conception soit flexible. La boîte de vitesse et le moteur sont placés près d'une difficulté de couture par la vis dans axiaux qui augmentent la précision assortie et réduisent le bruit.
4. Nous employons le support de goupille à l'intérieur de la goupille planétaire d'utilisation de wheel.we rectifiant au lieu du glissement rectifiant ainsi la vie de la boîte de vitesse est beaucoup plus long.
5. Double structure porteuse ; Meulage interne sur le trou intérieur des engrenages planétaires faisant à l'arrondi ennuyé intérieur moins de 0.003mm ; fonctionnement par le roulement au lieu du glissement ; Éraflure extérieure de précision de la vitesse HRC60 ; L'adoption de tous ces technoligies assurent le fonctionnement tranquille et régulier superbe et un temps de longue durée plus de 10000 heures.
Applications
système de piste de Simple-axe : Le système solaire de production d'électricité photovoltaïque utilisant le dispositif d'entraînement de pivotement a les caractéristiques du coût bas, représentation stable, structure raisonnable, cheminement précis, et facile à utiliser. Il n'y a aucun besoin de calculer les données de la position du soleil dans divers endroits, et il n'est pas limité par des conditions géographiques et externes, s'assurant que le système fait face au soleil et dépiste exactement le soleil n'importe quand, n'importe où. Il peut être employé normalement dans la température ambiante de -20°C à 120°C. L'exactitude de cheminement peut atteindre 0.1°. Maximisez l'exactitude du soleil dépistant et maximisez l'utilisation de l'énergie solaire.
