Détails sur le produit:
|
| Lieu d'origine: | Changzhou, Chine (continentale) | Alimentation d'énergie: | 24VDC |
|---|---|---|---|
| Capteurs à effet Hall: | Facultatif | Type de moteur: | moteur à courant continu planétaire brossé |
| Caractéristique: | Totalement inclus | Matériel: | Quart |
| Application: | Amortisseur concentré de la chaleur | verrouillage d'individu: | Oui |
| Mettre en évidence: | Double commande de groupe d'engrenage à vis sans fin d'axe,Commande de groupe d'engrenage à vis sans fin 24VDC,Commande de groupe d'engrenage à vis sans fin de haute précision |
||

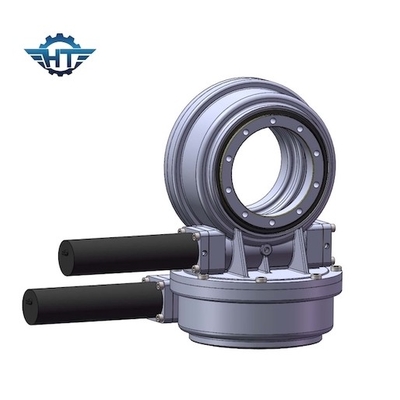

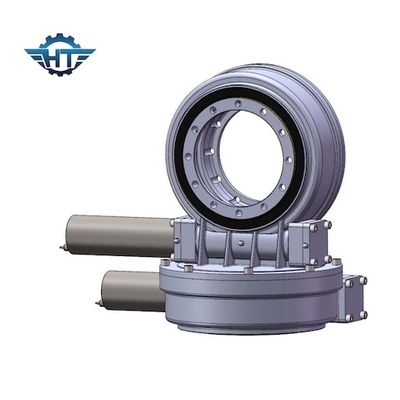

Double commande de groupe d'engrenage à vis sans fin de l'axe SDE3, haute précision pour l'amortisseur concentré de la chaleur
Description d'entraînement de groupe d'engrenage à vis sans fin
Comment choisir un dispositif de transmission pour le système photothermique de production d'électricité de tour
Le dispositif de transmission est important pour l'efficacité de la centrale de tour
Dans la centrale photothermique de tour, les dizaines de milliers de miroirs recueillent le rayonnement solaire sur l'amortisseur de la chaleur à l'extrémité de la tour de chaleur-absorption afin de rassembler des hautes températures et recueillir la chaleur. Afin d'assurer la collection continue et stable de la chaleur, le miroir devrait toujours dépister la position du soleil, par le dispositif de transmission dans la direction d'azimut et d'altitude du mouvement horizontale (double axe).
Le dispositif de transmission le plus commun est commande de CSP-groupe de tour
La commande de groupe est habituellement conduite par un moteur pour conduire la rotation du miroir en direction des deux haches. Comme machine de précision, l'application de la commande de groupe dans l'industrie photothermique de production d'électricité doit commander l'exactitude de cheminement dans 1mrad. La doubles roue et dent de ver de structure d'enveloppe le secteur de maillage qu'extérieur est grand, exactitude de transmission est plus haute, résistance à l'impact est forte, son bas taux d'usage peuvent assurer l'utilisation à long terme dans les conditions de la précision et de la vie, plus appropriées à la centrale photothermique dans le nord-ouest de l'environnement dur.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques de moteur
24V a balayé le moteur de C.C
Spécifications :
Tension : 24VDC
Tension facultative : 12V, 48V
Aucun courant de charge : 0.6A (maximum)
Aucune vitesse de sortie de charge : 3,2 t/mn
Aucune vitesse de charge : 1300 t/mn
Vitesse nominale : 2 t/mn
Couple évalué : 43 nanomètre
Max Torque : 48 nanomètre
Courant évalué : 1.8A (maximum)
Classe d'IP : IP55
Poids : g 2000
Axe : 12mm
La tension, la puissance et la vitesse de moteur seront adaptées aux besoins du client selon votre demande dans la circonstance permise de la dimension adoptable.
