Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 7 pouces |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Efficacité: | 40% |
| Précision: | ≤ 0,1 degré | Conducteur: | moteur électrique |
| Couleur: | comme en a été faite la demande | Type: | Axe simple de ver de sablier |
| Mettre en évidence: | Commande hydraulique en acier dure de pivotement,Commande hydraulique de pivotement d'axe simple,Anneau en acier dur de groupe d'entraînement de ver |
||

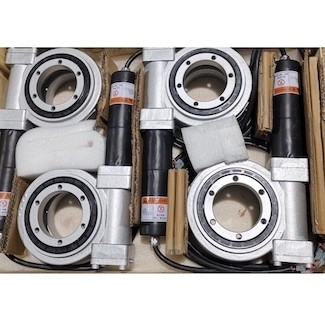

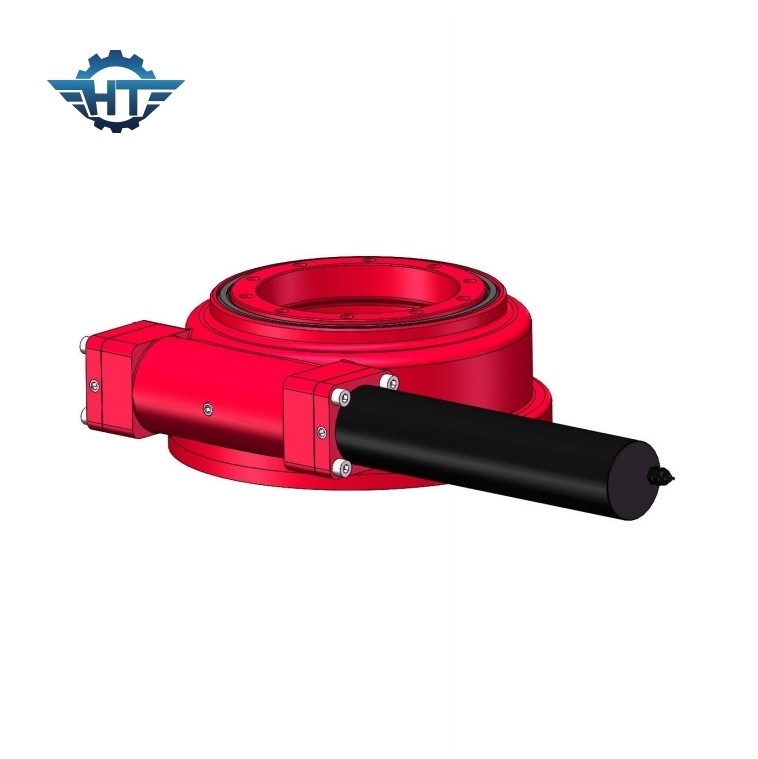

7 pouces d'entraînements en acier durs de pivotement pour les systèmes de piste solaires d'axe simple plat
Description en acier dure d'entraînements de pivotement
Le réducteur rotatoire (commande de groupe) est principalement employé en machinant des machines de construction, aussi bien qu'énergie solaire, énergie éolienne et un grand choix de fonctionnement à long terme des machines de suivi automatique, et même domaine industriel de robotique. Le réducteur rotatoire a principalement les quatre avantages suivants :
1. Le réducteur rotatoire de l'intégration élevée
Le réducteur rotatoire est fortement intégré, le plus grand et plus petit réducteur rotatoire peut conduire la machine avec l'espace de charge des dizaines de fois, mais leur taille, particulièrement la chaîne de transmission la taille qu'axiale n'est pas beaucoup différente, cet avantage facilite l'aplatissement de la forme structurelle des parties reliées de la commande de série, de ce fait réduisant le matériel mécanique entier.
2. Réducteur rotatoire modulaire
En raison de l'intégration élevée du réducteur rotatoire, les utilisateurs ne doivent pas former un dispositif tournant pour chaque partie de la fourniture et de traitement, de réduire dans une certaine mesure également la production des produits au début du procédé de préparation, de ce fait considérablement améliorant la productivité du travail.
3. La sécurité du réducteur rotatoire
La commande de ver a les caractéristiques de l'inverse à verrouillage automatique, peut réaliser pour renverser à verrouillage automatique, c.-à-d., seulement par le ver pour conduire la roue de ver. Cette caractéristique fait le réducteur rotatoire (commande de groupe) peut être très utilisée dans le levage, le travail aérien et tout autre équipement, tout en améliorant le contenu scientifique et technologique du centre serveur, mais également améliorer la stabilité d'opération du centre serveur et le facteur de sécurité de l'opération. Le réducteur rotatoire (commande de groupe) est facile à installer, facile à maintenir et ménage de l'espace d'installation dans une large mesure que les produits rotatoires traditionnels.
4. Conception simplifiée d'unité centrale de réducteur rotatoire comparée à la transmission traditionnelle de vitesse
L'engrenage à vis sans fin peut obtenir un rapport relativement grand de décélération, dans certains cas, il peut épargner les pièces d'unité centrale pour le centre serveur, de ce fait réduisant le coût de fourniture pour des clients, mais également considérablement réduisant le taux de génération de défaut de centre serveur. Comme structure intégrée, le réducteur rotatoire (commande de groupe) est relativement nouveau, et l'amélioration de l'intégration apporte non seulement beaucoup d'avantages dans l'application, mais crée également beaucoup de commodité pour la fabrication et l'usage, et sera notre direction principale de recherches en améliorant sa précision, longévité et augmenter plus loin son champ d'utilisation à l'avenir.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Paramètres d'entraînement du pivotement SE7
| Modèle : | SE7 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 2000 N.m |
| Inclinaison du couple de moment | K 1,35 N.m | Tenir le couple | K 1,32 N.m |
| Estimation axiale statique | 132 KN | Estimation radiale statique | 58 KN |
| Estimation axiale dynamique | 66 KN | Estimation radiale dynamique | 38 KN |
| Rapport de vitesse | 57:1 | Efficacité | 40% |
