Détails sur le produit:
|
| Alimentation d'énergie: | Moteur 24 V CC | Modèle: | SE7 |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Construction: | Logement fermé |
| Application: | Énergie solaire | Rapport: | 57:1 |
| Catégorie d'IP: | IP66 | Garantie: | 5 ans |
| Mettre en évidence: | Transmission à énergie solaire d'engrenage à vis sans fin,Transmission SE7 d'engrenage à vis sans fin,SE7 pivotant soutenant la commande |
||

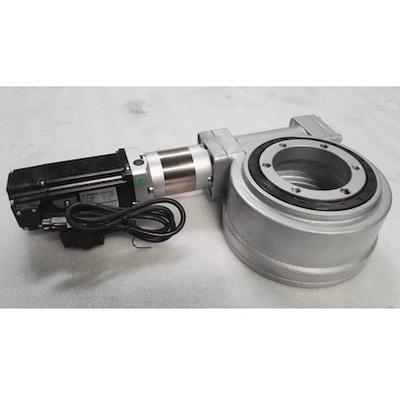

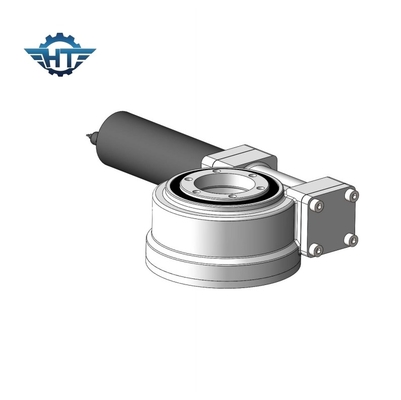

7 pouces engrenage à vis sans fin les petites commandes de groupe, grand rapport de transmission pour l'énergie solaire
L'engrenage à vis sans fin petit groupe conduit la description
Commande de pivotement d'engrenage à vis sans fin, également appelée en tant que réducteur de pivotement. Elle se compose généralement de ver, d'incidence de pivotement, de logement, d'adaptateur de moteur, de monture et d'autres composants. En adoptant l'incidence de pivotement en tant que son composant de noyau, la commande de pivotement peut soutenir la force axiale, force radiale et d'inclinaison moment simultanément. Rivalisant avec la commande de pivotement de série de Se, les séries de WEA ont les avantages d'une meilleure représentation protectrice, d'un grand couple de transmission, d'une meilleure résistance à l'impact et d'une longue vie active.
La commande de pivotement d'engrenage à vis sans fin est largement appliquée dans les pièces de machines relativement rotatoires telles que la perceuse de roche fonctionnante aérienne de grue de camion de machines, foreuse saisissant la machine en bois, la machine de bâti de code et le champ à énergie solaire tel que le système de piste solaire, CSP, CPV.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Applications
Les commandes de pivotement peuvent résister à de plus grandes charges axiales, charges radiales et des moments d'inclinaison. La plaque tournante ou le cadre est conduite par une commande de pivotement pour tourner dans l'azimut et l'altitude.
Pour l'énergie solaire : Elle est conçue dans un système de piste solaire pour augmenter l'efficacité de la production d'électricité.
Utilisation industrielle : Principalement conduisaient deux objets qui tournent relativement à l'un l'autre à 360°.
