Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SE21" |
|---|---|---|---|
| Rapport de vitesse: | 125:1 | Couple de sortie évaluée: | kNm 16 |
| Inclinaison du couple: | kNm 205 | Efficacité: | 40% |
| Couleur: | RAL 9006 | Matériaux de joint: | NBR+PVC |
| Mettre en évidence: | IP66 enveloppant la transmission d'engrenage à vis sans fin,Commande solaire de groupe de classe de corrosion,Moteur d'entraînement de groupe de classe de la corrosion C5 |
||

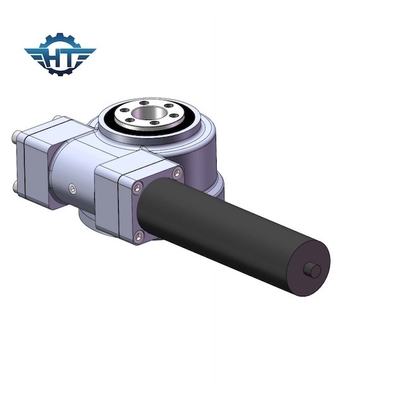

IP66 enveloppant la transmission d'engrenage à vis sans fin, classe de la corrosion C5 pour les systèmes de piste solaires
Enveloppement de la description d'entraînement de groupe d'engrenage à vis sans fin
Une commande d'incidence de pivotement ou d'anneau de groupe est un roulement-élément de rotation soutenant que la boîte soutient typiquement une charge lourde sauf la lent-rotation.
L'application d'entraînement de pivotement est étendue et a augmenté sensiblement. Une fois que principalement utilisé pour le mien et la construction lourde, les applications d'entraînement maintenant de pivotement incluent l'énergie solaire, les turbines de vent et même les tours d'amusement. Les industries tournent au groupe les commandes qui exigent la force, l'exactitude, la sécurité, et l'efficacité énormes.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Caractéristiques
1. Peut obtenir un grand rapport de transmission
2. Plus de design compact
3. Plus de contact dentaire à l'aide de d'enveloppement le ver, la transmission de maillage de multi-dent pour le faire fonctionnant sans à-coup avec à faible bruit.
4. À verrouillage automatique, il peut réaliser l'inverse à verrouillage automatique, c'est-à-dire, seulement le ver pour conduire la roue de ver. Avec cette configuration, le mécanisme de ver utilisé dans les machines lourdes peut jouer un rôle de protection de sécurité.
5. Efficacité élevée de transmission, moins d'usage.
Applications
La construction des machines est l'endroit le plus très utilisé pour des incidences de pivotement, telles que des machines de déplacement de terre, des excavatrices, des machines de désintégration, des récupérateurs d'empileur, des niveleuses, des rouleaux de route, des aléseuses puissantes, des machines de forage de roche, etc.
