Détails sur le produit:
|
| Type: | Commandes du pivotement SE1 | Matériel: | 42CrMo, 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Tailles: | 3 pouces à 25 pouces |
| Application: | Machines industrielles | Couleur: | Client requis |
| Structure: | Axe simple inclus | Protection: | IP66 |
| Mettre en évidence: | 1 pouces de transmission d'engrenage à vis sans fin,Commande solaire de traqueur de machine industrielle,1 pouces d'entraînement solaire de groupe |
||

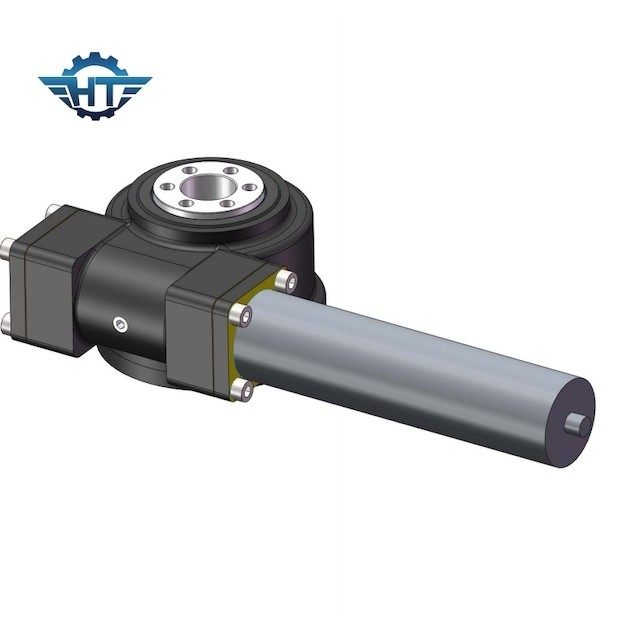

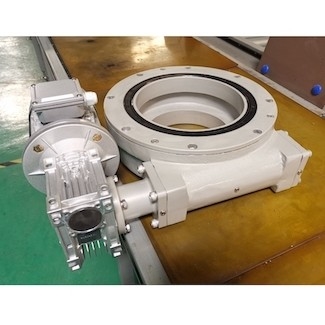

1 pouces de ver de petits entraînements de pivotement d'entraînement pour les machines à énergie solaire et industrielles
Description d'entraînements de pivotement d'entraînement de ver petite
Les applications communes sont généralement des machines d'ingénierie et de construction. Elles peuvent être également appliquées dans solaires, le vent et des machines de suivi automatique de variété qui ont besoin d'opération à long terme. En raison de la structure compacte, chaîne courte de transmission, commande de groupe est plus facile de réaliser de grande précision et une commande numérique plus facile, tellement là sont beaucoup d'applications dans le domaine des robots industriels. La commande de groupe est facile à utiliser et facile d'installer et ménager de l'espace. Quand choisissez la commande appropriée de groupe, considérez d'abord si l'incidence radiale axiale, retournant le couple et d'autres paramètres sont satisfaits de l'utilisation, en second lieu, la vitesse finale de la sortie d'entraînement de groupe ne peuvent pas dépasser 3 t/mn, afin d'assurer la durée de vie normale du produit.
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Méthodes d'installation
Installation horizontale
Le montage de la commande de groupe à l'envers sur l'axe d'azimut est recommandé pour que des applications solaires assurent une meilleure protection et pour augmentent la protection à l'axe d'altitude. Pour d'autres applications, l'orientation de montage devrait être basée sur une évaluation du degré de protection et devrait assurer une meilleure protection.
installation verticale
On lui recommande d'installer la commande de pivotement dans des applications solaires se rapportant au dessin joint pour une meilleure protection. Pour d'autres applications, l'orientation de montage devrait être basée sur une évaluation du degré de protection et devrait assurer une meilleure protection.
