Détails sur le produit:
|
| Rapport de vitesse: | 31:1 | Couple normal de sortie: | 533 nanomètre |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Tenir le couple: | 7000 nanomètre |
| Inclinaison du couple: | 744 Nm | Couple de sortie évaluée: | 0,065 tr/min |
| Utilisation: | Énergie solaire | Fonction de protection: | IP66 |
| Mettre en évidence: | 24VDC 3" commande de groupe d'engrenage à vis sans fin,Le groupe d'engrenage à vis sans fin conduisent 7000 nanomètre,Boîte de vitesse d'entraînement de groupe de 7000 nanomètre |
||

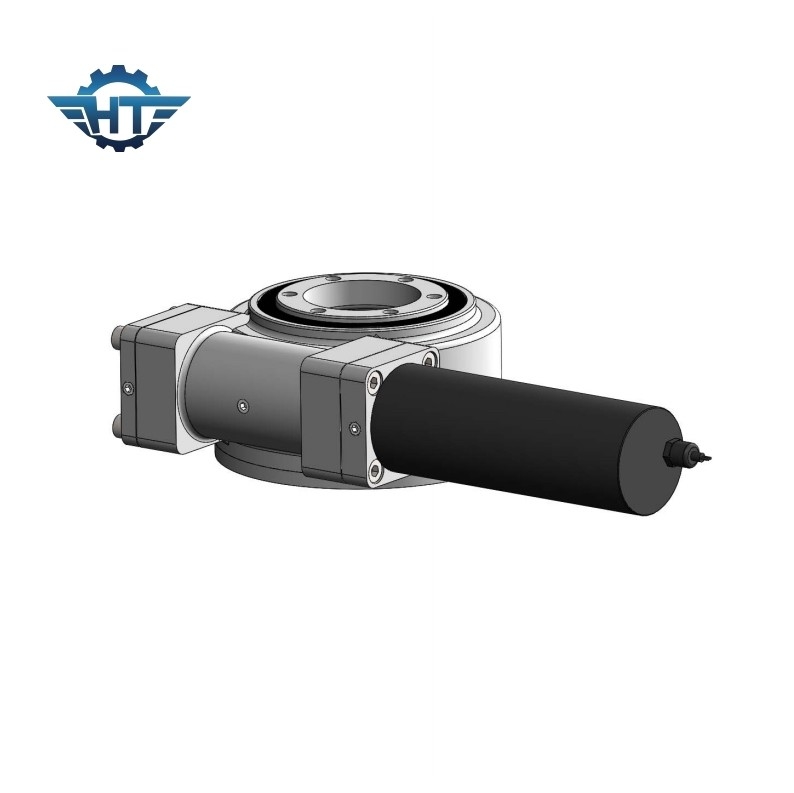

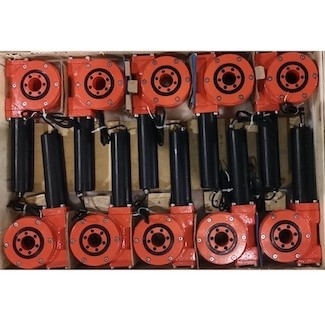

Commande incluse de groupe d'engrenage à vis sans fin, 3 pouces avec le moteur de la vitesse 24VDC pour l'énergie solaire
Description incluse d'entraînement de groupe d'engrenage à vis sans fin
Le Se a massacré des commandes sont principalement employés dans le système de piste solaire, machines de construction. En raison de leurs utilisations multiples, les commandes de pivotement viennent dans un grand choix de tailles modèles, gammes de performances et des caractéristiques de montage. Les commandes sont bien adaptées pour les applications qui exigent la participation de charge et le couple de rotation du même réducteur de transmission. Elles peuvent également être faites avec de doubles haches de rotation, (les haches de rotation en même temps) ou avec de doubles commandes sur le même axe, (deux fils de ver conduisant la même vitesse d'anneau à un axe).
Modèle Performance Parameters de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Inclinaison Couple (kN.m) |
Participation Couple (kN.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité | Précision (degré) |
IP | TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogramme) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 204 |
Les caractéristiques du moteur assorti de vitesse
1. L'axe de sortie du moteur adapté adopte une double structure de soutènement, qui augmente considérablement le couple maximum de la boîte de vitesse.
2. La vitesse de soleil et l'engrenage planétaire sont reliés par des cannelures, qui augmente le couple maximum de la boîte de vitesse et prolonge la durée de vie.
3. L'étape d'entrée adopte la vitesse hélicoïdale, qui a l'opération à faible bruit et stable à la grande vitesse. La vitesse intérieure est séparée pour rendre le rapport de transmission plus grande et la conception flexible. La boîte de vitesse et le moteur sont fixés par les joints filetés axiaux, qui améliore l'exactitude assortie et réduit le bruit.
4. opération Ultra-tranquille et stable, avec une durée de vie de plus de 10 000 heures.
