Détails sur le produit:
|
| Type: | Ensembles d'engrenage à vis sans fin | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Efficacité: | 40% | Installation: | Horizontal, vertical |
| Application: | Énergie solaire | Service d'OEM: | Disponible |
| Lieu d'origine: | Changzhou, Chine | Conducteur: | 24VDC |
| Mettre en évidence: | Commande simple de pivotement d'axe de C5 Corrsion,Commande simple verticale de pivotement d'axe,Commande solaire de groupe d'enveloppement simple |
||

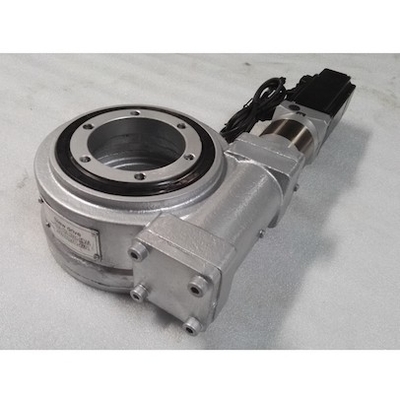

Enveloppement de la commande de groupe d'engrenage à vis sans fin, degré de C5 Corrsion pour les traqueurs solaires extérieurs
Description d'entraînement de groupe d'engrenage à vis sans fin de C5 Corrsion

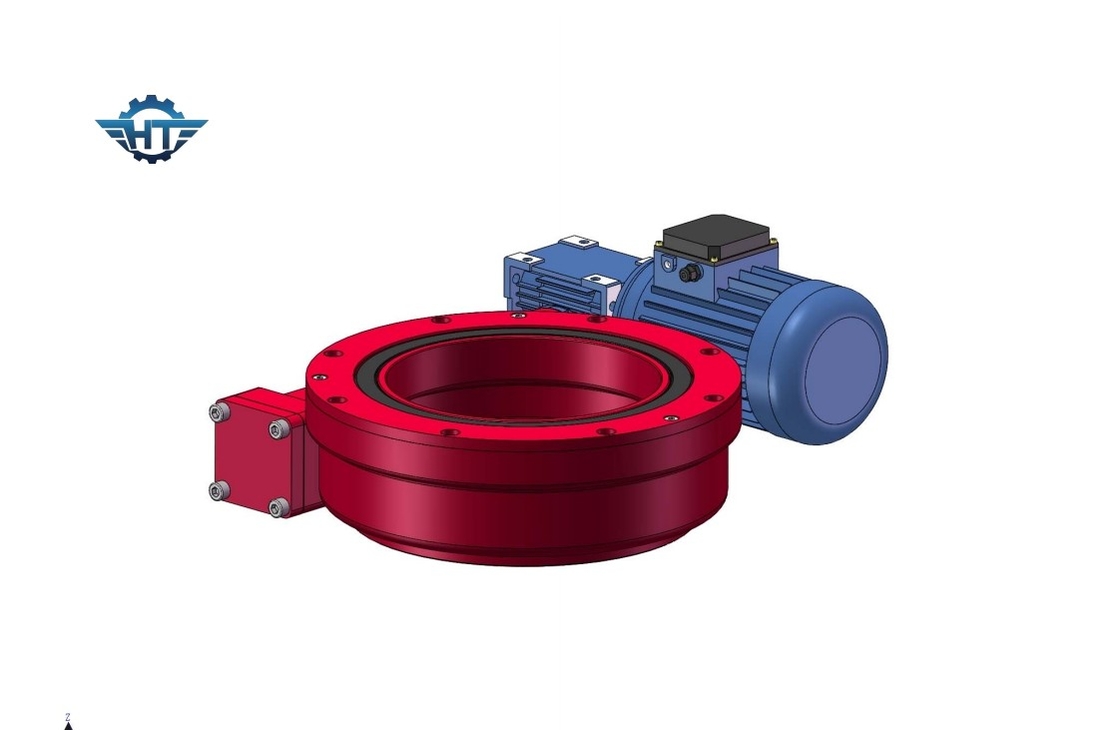

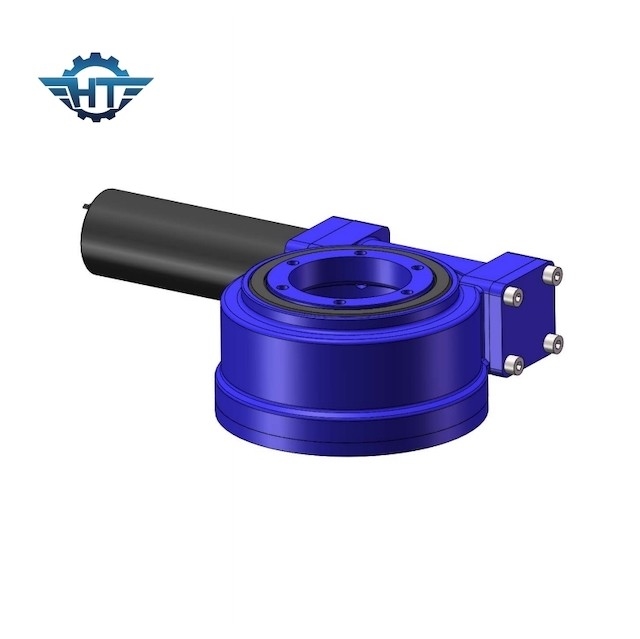

La commande simple de groupe d'engrenage à vis sans fin d'enveloppement est une unité de manière compacte construite qui se compose enveloppe le ver, la vitesse, le logement, la base etc. Cette unité apporte les avantages d'une commande de pivotement.
La commande de pivotement Geared convient aux applications qui exigent la rotation lente avec un continu ou un mouvement et capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique et hydraulique, le moteur servo etc. aussi bien que couple un système entier à l'équipement. Quant à sa compacité et rigidité élevée, un ver système que d'entraînement est employé dans divers équipements tels que les plates-formes mobiles d'assemblée, système satellite, grues de chargement hydrauliques sur des véhicules de transport, petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins, il est maintenant particulièrement largement uesd dans l'énergie solaire.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Rangée solaire de système de piste d'axe simple
Les conditions de base de l'installation, particulièrement du sens du vent et de la force de vent, devraient être considérés dans la conception de la rangée de cheminement de pile solaire de simple-axe. Le simple-axe horizontal peut tourner le panneau à la direction horizontale en rencontrant le vent violent superbe, qui peut éviter d'endommager le panneau par le vent superbe-fort ; L'angle du panneau peut également être changé selon la direction pour réduire la possibilité de dommages au panneau.
Quand il y a une tempête de neige, le panneau de batterie peut être érigé autant que possible pour laisser la neige glisser vers le bas, et l'impact sur le panneau de batterie peut également être réduit en cas d'une grande averse de grêle.
