Détails sur le produit:
|
| Application du projet: | Système de montage de détecteur de panneaux solaires | Couleur: | Comme une exigence |
|---|---|---|---|
| La vie de champ: | 30 ans | Temps de réalisation: | 3 à 45 jours |
| Type de moteur: | Moteur électrique | Protéger: | IP66, fermé |
| Résultats carrés: | 94*94 mm | Efficacité de transmission: | 40% |
| Mettre en évidence: | Système de montage,Tracteur à inclinaison électrique à axe unique,Traceur de panneau solaire à entraînement à chenille électrique |
||

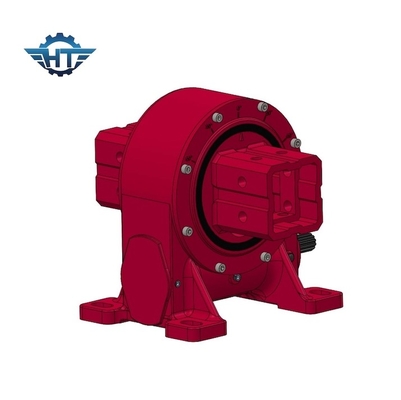

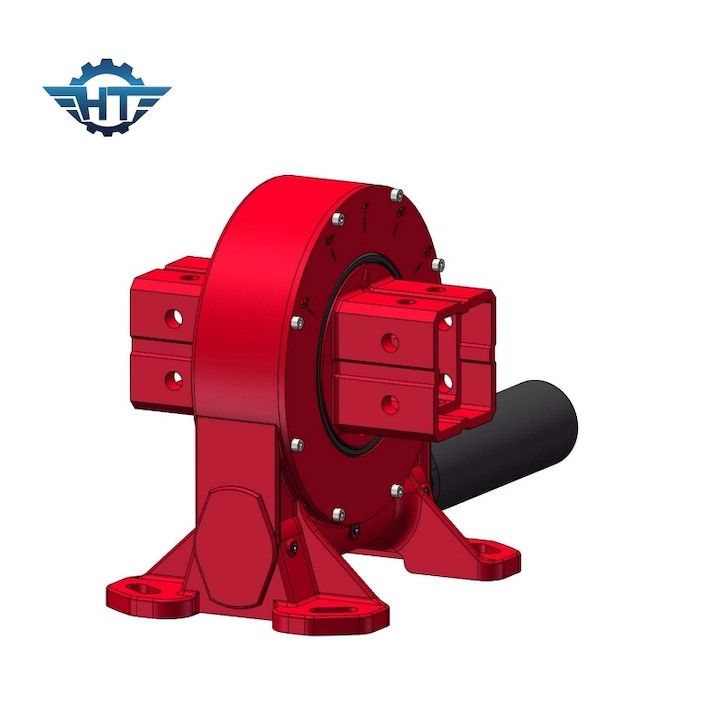

VE9 Tracteur électrique à chenille pour système de montage de traceur de panneau solaire à axe unique
Description de l'entraînement de virage de l'engrenage de ver
L'engrenage du ver et le ver ont des arbres perpendiculaires, et lorsque le ver est tourné, il s'engage avec les dents de l'engrenage du ver, ce qui le fait tourner également.L'angle des dents hélicoïdales sur le ver crée une action de glissementLe rapport de réduction est déterminé par le nombre de dents sur l'engrenage du ver et le nombre de fils sur le ver.
Les engrenages à vers sont largement utilisés dans diverses applications en raison de leurs caractéristiques uniques.
Réduction de vitesse élevée: les engrenages à ver offrent des rapports de réduction de vitesse élevés, ce qui permet une réduction significative de la vitesse entre les arbres d'entrée et de sortie.Cela les rend appropriés pour les applications où un couple élevé et une sortie à basse vitesse sont requis.
Conception compacte: La nature compacte des engrenages à ver les rend idéales pour les applications où l'espace est limité.
Caractéristique d'auto-verrouillage: Les engrenages à ver ont une caractéristique d'auto-verrouillage, ce qui signifie que l'engrenage à ver ne peut pas facilement conduire le ver.Cette caractéristique rend les engrenages à vers utiles dans les applications où il est nécessaire de maintenir la position ou d'empêcher la conduite en arrière.
Résistance aux chocs élevée: les engrenages à vers sont capables de gérer des charges de choc élevées en raison de la grande zone de contact entre les dents du ver et de l'engrenage du ver.Cela les rend adaptés aux applications lourdes.
Paramètres de performance de l'entraînement à chenille du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Applications
Les entraînements de rotation des engrenages à ver sont des dispositifs mécaniques utilisés pour fournir un mouvement rotatif dans diverses applications.qui travaillent ensemble pour générer le couple et contrôler la rotation du composant entraînéLa conception unique des engrenages à vers permet des rapports d'engrenages élevés et des capacités d'auto-verrouillage, ce qui les rend adaptés à plusieurs applications.Voici quelques applications courantes des entraînements d'engrenage de ver:
Systèmes de suivi solaire: Les entraînements de rotation des engrenages à ver sont largement utilisés dans les systèmes de suivi solaire, tels que les panneaux solaires ou les concentrateurs solaires.Ces moteurs permettent aux panneaux solaires ou aux miroirs de suivre le mouvement du soleil.La fonction de verrouillage automatique des engrenages aide à maintenir la position des panneaux malgré les forces extérieures et les charges du vent.
Construction et équipements lourds: les entraînements à engrenage à ver trouvent des applications dans les machines de construction et les équipements lourds.où ils facilitent une rotation en douceur et contrôlée de la flèche ou de la jambeLes rapports de vitesse élevés des engrenages à ver permettent un positionnement et un levage précis de charges lourdes.
Tourne-disques industriels: Les entraînements à engrenage à ver sont utilisés dans les tourne-disques industriels, qui sont utilisés pour faire pivoter des objets gros et lourds.et systèmes de manutention des matières lorsqu'il est nécessaire de faire pivoter des pièces ou des produits destinés à la transformation, l'inspection ou le transfert entre différentes stations.
Robotique et automatisation: les entraînements à engrenage à ver jouent un rôle essentiel dans diverses applications robotiques.permettant un mouvement précis et contrôléCes entraînements sont également utilisés dans les systèmes de convoyeurs automatisés, où ils facilitent le mouvement des marchandises et des matériaux le long de la chaîne de production.
Turbines éoliennes: Les entraînements à engrenage à ver sont utilisés dans les systèmes d'éoliennes. Ils aident à contrôler l'inclinaison, qui est l'ajustement de l'orientation de la turbine pour maximiser la capture d'énergie du vent.La caractéristique d'auto-verrouillage des engrenages de vers assure que la turbine reste correctement alignée avec la direction du vent.
Antennes de plaque de satellite: Les entraînements de pivotement de l'engrenage de ver sont utilisés dans les antennes de plaque de satellite pour le suivi et le positionnement.Elles permettent aux antennes de suivre les satellites avec précision et de maintenir une connexion stable, même lorsqu'il est soumis à des facteurs environnementaux tels que le vent ou les vibrations.
Ce ne sont là que quelques exemples des nombreuses applications des entraînements à engrenage à ver.Les caractéristiques d'auto-verrouillage les rendent adaptés à diverses industries où un mouvement de rotation et une transmission de couple précis sont requis..
