Détails sur le produit:
|
| Matériel: | 42CrMo, QUART | Modèle: | double axe 3 pouces |
|---|---|---|---|
| Marque déposée: | Adapté aux besoins du client | Coefficient d'utilisation: | 30 ans |
| Application: | Système de suivi solaire à double axe | Service d'OEM: | Disponible |
| Support technique: | 24 heures | délai d'exécution: | 3~45 jours |
| Mettre en évidence: | Commande enveloppée de pivotement d'engrenage à vis sans fin,Lecteur de pivotement d'engrenage à vis sans fin 3 pouces,Commande enveloppée de pivotement pour le système de piste solaire |
||

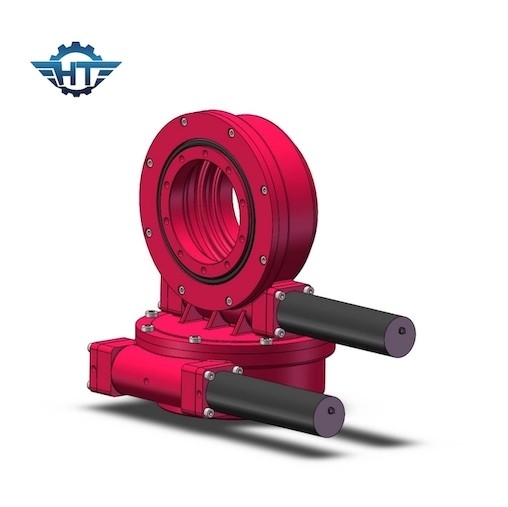

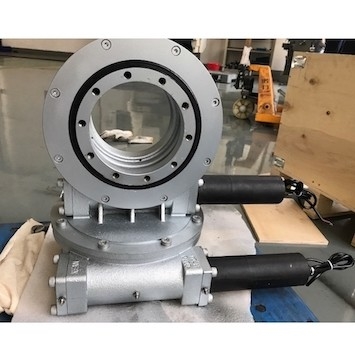

SDE1 a enveloppé le système de piste solaire de double axe de boîte de vitesse d'entraînement de pivotement d'engrenage à vis sans fin
Description enveloppée d'entraînement de pivotement d'engrenage à vis sans fin
Pour la commande de pivotement, il y a dix tailles différentes fournies par 3 pouces à 25 pouces avec plus de 60 modèles comprenant le double axe, axe simple pour répondre à des exigences de cheminement régulières et précises dans le système de picovolte comme le système de piste oblique, le système de piste simple plat, le système de piste solaire d'axe de duan, le CPV et l'énergie thermique solaire (CSP) dépistant des champs.
Le dispositif de verrouillage, la commande de pivotement a une fonction très importante, c.-à-d., le dispositif de verrouillage, la structure de décélération du ver de turbine, fait la commande de pivotement avec la fonction à verrouillage automatique, quand son rapport de réduction atteint un certain rapport, il peut presque il protège complètement l'impact inverse du mécanisme mobile sur le moteur, et ferme à clef même complètement le mouvement du mécanisme entier.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Q&A
Comment choisir la taille appropriée des commandes de pivotement ?
Le choix d'une taille appropriée des commandes de pivotement afin d'éviter non seulement du manque d'interprétation ou de l'excédent d'interprétation est de jouer un rôle important en réalisant les solutions rentables.
Veuillez nous fournir l'information suivante afin de choisir une commande appropriée de pivotement :
1. l'application
2. la toque de sortie a exigé. Si vous n'avez pas une idée claire de ces données, dites-juste nous la charge, par exemple, le poids de panneaux et des supports sur notre commande de pivotement.
3. les dimensions de charge et le plus grand vent dans votre secteur pendant les dernières 10 années qui sont employées pour calculer si la commande que nous avons recommandée pourraient soutenir la charge de maxium quand là vient le grand vent.
4. la vitesse de sortie que vous avez exigée qui nous aidera à recommander les moteurs appropriés pour vous.
5. d'autres informations telles que la demande etc. de contrecoup, de catégorie d'IP
