Détails sur le produit:
|
| Type: | Commande d'engrenage à vis sans fin VE3 | Point d'origine: | Changzhou, Chine |
|---|---|---|---|
| Protection: | IP66, fermé | Fonction: | Couple de retenue élevé |
| Paquet: | boîte de contreplaqué | Période de garantie: | 5~10 ans |
| Application: | Système de piste de panneau solaire | Degré de corrosion: | C4, C5 |
| Mettre en évidence: | 3 pouces de boîte de vitesse de ver avec le moteur,Boîte de vitesse de ver de charge lourde avec le moteur,Boîte de vitesse de chargement lourde d'entraînement de pivotement |
||

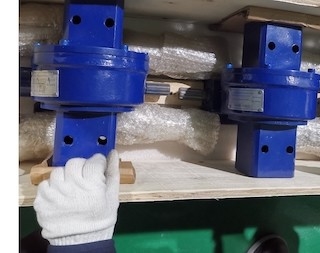

3 boîte de vitesse verticale d'entraînement du groupe de pouce IP66, chargement lourd pour le système de piste de panneau solaire
A massacré la description de boîte de vitesse d'entraînement

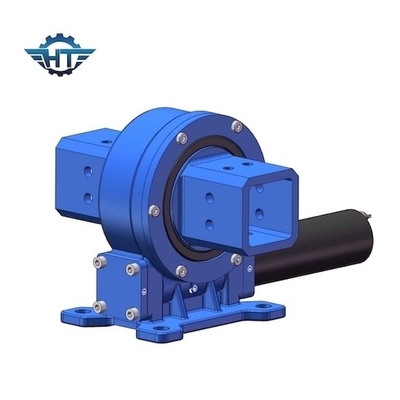

La commande du pivotement VE6 est un demi intérieur d'arrêt de vitesse et de limite qui est conçu pour un système de piste solaire d'axe simple. Nos commandes de pivotement sont actionnées avec la technologie de ver de sablier pour le couple maximum de vitesse et la rotation la plus sans heurt.
| Commande de pivotement de 6 pouces | |
| Marque | Hangtuo |
| Couple de sortie | 5100 N.m |
| Inclinaison du couple de moment | 8000 N.m |
| Tenir le couple | 39000 N.m |
| Estimation axiale statique | kN 110 |
| Rapport de vitesse | 51:1 |
| Adherence de la précision | ≤0.15° |
| Poids net | 12 kilogrammes |
| Norme | CE/ISO |
| Point d'origine | La Chine |
| Service | Service d'OEM, solution adaptée aux besoins du client |
| Matériel | 42CrMo, QUART |
| Termes de transport | par la mer, air, ferroviaire, exprès |
| Délai de livraison | 3~45 jours |
| Le port le plus proche | Changhaï, Ningbo |
| Conditions de paiement |
T/T, Paypal |
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
La demande la plus commune d'entraînement de pivotement de traqueurs solaires de pivotement de double-axe de drivesare de double-axe, tels que les héliostats et le photovoltaics concentré (CPV), et plats de satellite ou de radar. D'autres applications incluent les ascenseurs des véhicules à moteur, les positionneurs robotiques de bras, et l'équipement d'étape.
