Détails sur le produit:
|
| Modèle: | Commande d'engrenage à vis sans fin VE9 | Caractéristique: | Verrouillage du mécanisme de vitesse |
|---|---|---|---|
| Certificat: | ISO9001, CE | Garantie: | 5~10 ans |
| Matériel: | 50Mn, 42CrMo | Application: | Système de piste de parenthèse |
| Couleur: | Gris argenté | Précision: | 0,15 degrés |
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin VE9,Lecteur IP66 de groupe d'engrenage à vis sans fin,lecteur IP66 de groupe de ver |
||

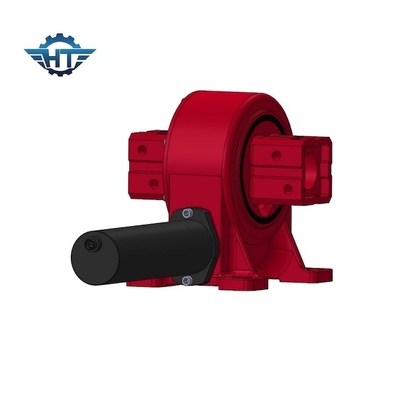

La verticale d'engrenage à vis sans fin VE9 a massacré la commande pour le système de piste de parenthèse de Mouting de panneau solaire
Description de produit d'entraînement de groupe de serrure d'individu d'engrenage à vis sans fin
La commande de pivotement est un mécanisme de transmission de réduction intégré avec une source d'énergie d'entraînement. Elle comporte avec le mécanisme d'engrenage à vis sans fin, ainsi elle est verrouillage de sef. Elle a également loger le cachetage extérieur et squelettique, ainsi le degré de protection est IP66. La rotation d'entraînement de pivotement peut être à un axe simple, ou dans des haches multiples ensemble. C'est un mécanisme polyvalent de transmission de réduction qui intègre les fonctions de la rotation, la décélération, et avoir une structure simple et une fabrication et un entretien commodes en même temps. La commande de pivotement peut réaliser la rotation et la réduction de vitesse circulaires illimitées, et peut résister à une force axiale plus importante, force radiale et force de renversement. Elle a des avantages de la structure de grande précision et compacte et de la grande capacité de chargement. Elle est conçue, examinée et employée pendant une vie de champ de 30 ans.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
L'application d'entraînement de pivotement sont habituellement trouvées dedans comme : turbines de vent, transporteurs de charge lourde, traqueurs solaires, grues de port, équipement hydraulique, tables de dispositifs de direction de grue, de systèmes d'automation, de manipulateurs de charge lourde, de lacet et de contrôle de lancement.
