Détails sur le produit:
|
| Certificats: | ISO9001, CE | Installation: | Verticale |
|---|---|---|---|
| Durée de vie: | 30 ans | Énergie électrique: | 24 VDC |
| Protégez: | Résistance à la corrosion | Protégez la fonctionnalité: | Inclus |
| Couleur standard: | Comme demandé | Utilisation: | Traqueurs solaires optimisés |
| Mettre en évidence: | Tracteur à chenille à ver à axe unique,Tracteur à engrenages 24V,Tracteur à chenille à engrenage à axe unique |
||

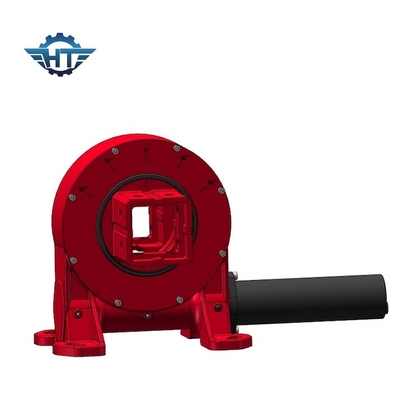

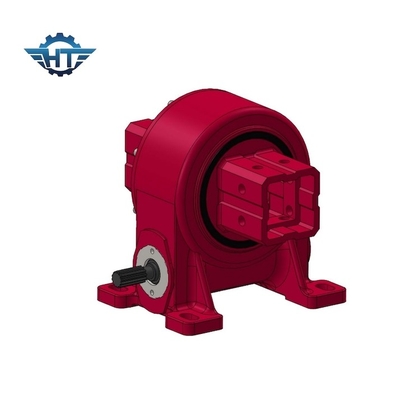

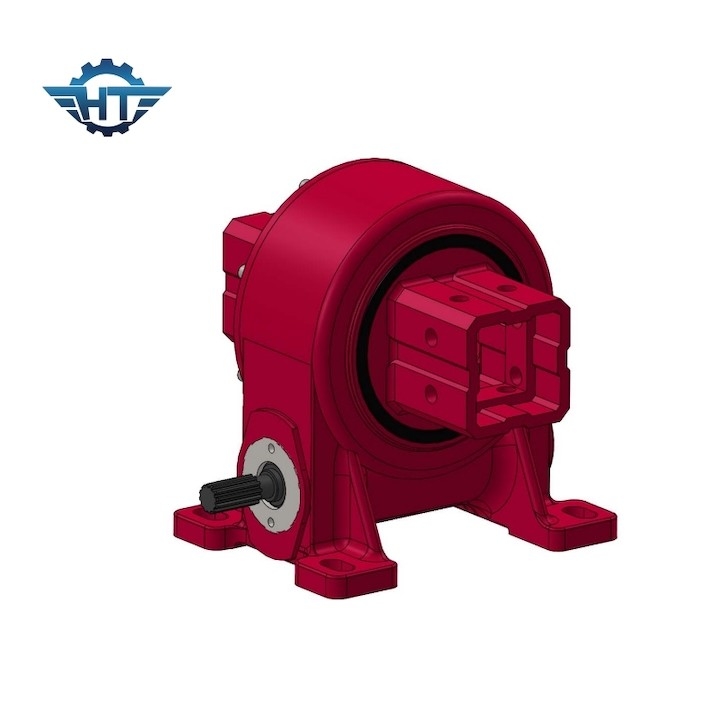

VE5 Axe unique 24V moteur planétaire électrique
Description de l' entraînement à chenille
Un engrenage à ver, également connu sous le nom d'entraînement à ver, est un système d'engrenage mécanique qui consiste en une roue dentée, appelée engrenage à ver, en maille avec un engrenage en spirale en forme de vis, appelé ver.L' engrenage du ver ressemble à un fil de vis, tandis que l'engrenage de ver ressemble à un engrenage cylindrique avec des dents qui s'enroulent autour.
L'engrenage du ver et le ver ont des arbres perpendiculaires, et lorsque le ver est tourné, il s'engage avec les dents de l'engrenage du ver, ce qui le fait tourner également.L'angle des dents hélicoïdales sur le ver crée une action de glissementLe rapport de réduction est déterminé par le nombre de dents sur l'engrenage du ver et le nombre de fils sur le ver.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Applications
Les engrenages à ver sont couramment utilisés dans diverses machines et équipements, y compris les systèmes de convoyeurs, les machines d'emballage, les ascenseurs et ascenseurs, les mécanismes de direction automobile,et applications industrielles où des mouvements contrôlés et une transmission de couple sont nécessaires.
Caractéristiques
Parmi les avantages des engrenages à vers figurent:
Réduction de vitesse élevée: les engrenages à ver offrent des rapports de réduction de vitesse élevés, ce qui permet une réduction significative de la vitesse entre les arbres d'entrée et de sortie.Cela les rend appropriés pour les applications où un couple élevé et une sortie à basse vitesse sont requis.
Conception compacte: La nature compacte des engrenages à ver les rend idéales pour les applications où l'espace est limité.
Caractéristique d'auto-verrouillage: Les engrenages à ver ont une caractéristique d'auto-verrouillage, ce qui signifie que l'engrenage à ver ne peut pas facilement conduire le ver.Cette caractéristique rend les engrenages à vers utiles dans les applications où il est nécessaire de maintenir la position ou d'empêcher la conduite en arrière.
Résistance aux chocs élevée: les engrenages à vers sont capables de gérer des charges de choc élevées en raison de la grande zone de contact entre les dents du ver et de l'engrenage du ver.Cela les rend adaptés aux applications lourdes.
