Détails sur le produit:
|
| Matériaux: | 50Mn, 42CrMo | Modèle: | VE9 » |
|---|---|---|---|
| Structure: | Engrenage à vis sans fin | Verrouillage d'individu: | serrure inverse d'individu |
| Application: | Système de piste simple horizontal d'axe | Contrecoup: | Petit |
| Efficacité: | 40% | Couleur standard: | RAL 9006 |
| Mettre en évidence: | VE9 a massacré la commande de vitesse,Commande horizontale de vitesse de groupe,Commande simple de pivotement de l'axe 12*12 |
||

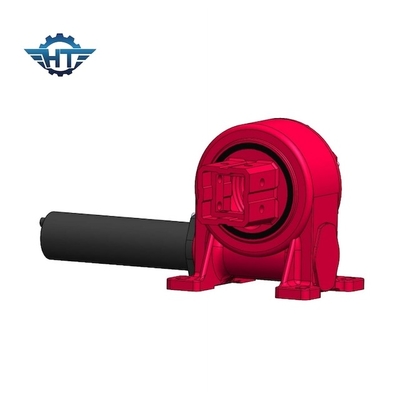

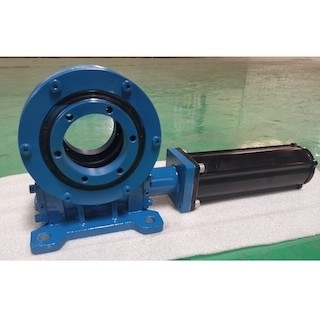

VE9 a massacré la commande de vitesse avec la taille 12*12 de tube pour le système de piste simple horizontal d'axe
Description d'entraînement de groupe de tube du couple 12*12
Comme fournisseur de solution pour des commandes de pivotement dans les systèmes de piste solaires, nous continuons à améliorer et développer des produits pour assurer l'innovation technologique continue. À l'avenir, nous continuerons à adhérer au principe du client d'abord, et employons les produits et services efficaces et fiables pour aider à augmenter le revenu de production d'électricité des centrales photovoltaïques.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applicatons
Système de piste solaire d'axe simple plat
Système de piste solaire incliné d'axe simple
CSP, Fresnel, amortisseur parabolique
Le système de piste simple d'axe inclut l'axe simple plat et l'axe simple incliné.
