Détails sur le produit:
|
| Modèle: | SDE12 | Rapport de vitesse: | 78:1 |
|---|---|---|---|
| Couleur: | Adapté aux besoins du client | Application: | Système de suivi PV |
| Lieu d'origine: | Changzhou, Chine | Période de garantie: | 5 ans |
| Certificats: | ISO9001, CE | Entretien: | Libre |
| Mettre en évidence: | Boîte de vitesse d'entraînement de groupe de la CE,Boîte de vitesse d'entraînement du groupe IP66,Commande de logement incluse d'anneau de pivotement |
||

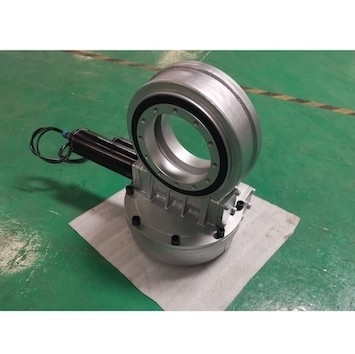

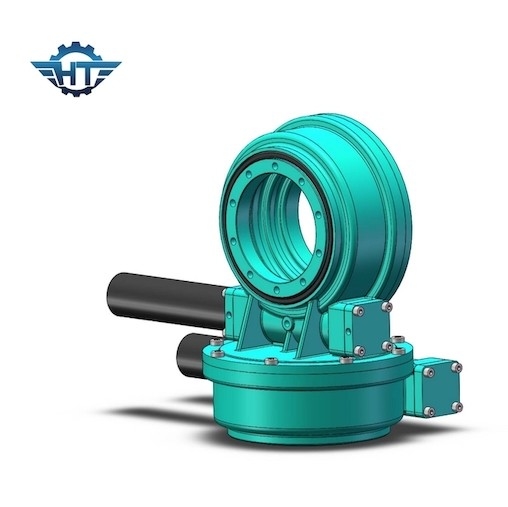

Le CE a qualifié la boîte de vitesse solaire d'entraînement de groupe du traqueur IP66 pour le système de piste de picovolte
A massacré la description de boîte de vitesse d'entraînement
Inclus en logeant la commande de pivotement appliquez-vous principalement à l'état relativement élevé pour la condition élevée pour l'occasion antipoussière, antipluie et anti-corrosive. Catégorie IP66 de Presion.
Marque : Hangtuo
Number modèle : SDE12A-78MHD-24RC-REV.A
Matériel : 42CrMo, QUART
Certificat : CE, ISO9001
Garantie : 5 ans
Coefficient d'utilisation : 30 ans
Emballage : Paquet de contreplaqué
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Q&A
Comment choisir une commande appropriée de groupe
Il y a beaucoup de types de commandes de groupe, qui peuvent être choisies prenant en considération les facteurs suivants.
1. Capacité de chargement, direction et représentation : la commande de pivotement convient à la charge à vitesse réduite et légère
2. laissé la vitesse : Pour différents types de conducteur de commandes de groupe, généralement les incidences avec le petit frottement et la basse capacité de chauffage conviennent aux grandes vitesses. La conception devrait essayer d'obtenir les roulements rotatoires pour fonctionner dans des conditions au-dessous de leur vitesse de rotation finale.
3. Rigidité : Quand les incidences de la boîte de commande de groupe soutiennent la charge, la voie de roulement et l'endroit de contact du corps de roulement produiront la déformation élastique, la quantité de déformation est proportionnelle à la charge, et son rapport détermine la taille de rapport de rigidité. La rigidité de l'incidence peut généralement être améliorée par le pré-serrage de l'incidence. En outre, dans la conception de support de roulement, considérer la combinaison et la disposition des incidences peut également améliorer la rigidité de support de roulement.
4. erreur de accord de représentation et d'installation : Après que l'incidence soit chargée dans la position fonctionnante, l'installation pauvre et le positionnement seront provoqués par des erreurs de fabrication. Actuellement, dû à la pêche d'axe et la dilatation thermique et d'autres raisons, l'ours de rapport trop de charge, endommageant premier. Les incidences de centrage automatique peuvent surmonter des défauts provoqués par des erreurs d'installation sur leurs propres moyens et sont donc appropriées pour de tels usages.
5. installation et démontage d'entraînement de groupe : les roulements à rouleaux coniques, les roulements à rouleaux et les roulements à rouleaux coniques, etc., appartiennent à l'intérieur et l'anneau externe peut être séparé soutenant des types (c'est-à-dire, soi-disant incidences séparées), faciles à installer et démonter.
