Détails sur le produit:
|
| Nom de produit: | Double vitesse de pivotement de l'axe SDE3 | Certificats: | CE, ISO9001 |
|---|---|---|---|
| Lieu d'origine: | Changzhou, Chine | Structure: | Ver et Gear |
| Application: | Traqueurs solaires | Protégez: | IP66 |
| Couleur: | argent | Garantie: | 3~5 ans |
| Mettre en évidence: | Commande solaire de groupe de traqueur de double axe,Moteur d'entraînement de groupe de CSP,Commande solaire de groupe de CSP |
||

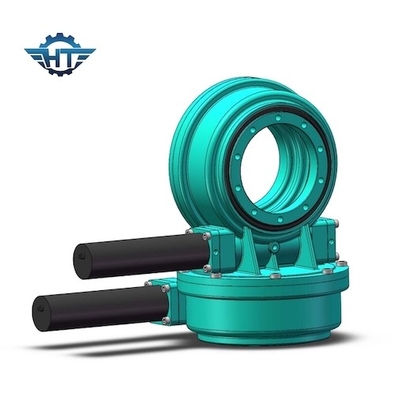

Le traqueur solaire de petit double axe a massacré la commande avec le double ver d'enveloppe et la vitesse hélicoïdale pour solaire
Description
La commande de pivotement d'engrenage à vis sans fin, également connue sous le nom de réducteur, est très utilisée dans les produits mécaniques. Selon ses occasions et champs d'utilisation, ses fonctions spécifiques et fonctions sont principalement de ralentir, d'augmenter le couple, réduire l'inertie du mécanisme mobile, et ferment à clef le mécanisme, de réduire des coûts de production de produit, et optimisent la conception mécanique de structure.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Caractéristiques de moteur d'engrenage planétaire
1. Diamètre de moteur : 22mm, 32mm, 42mm, 52mm, 60mm, 80mm, 90mm, 105mm, 120mm
2. Puissance : 10w à 900W
3. Tension : 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Rapport de vitesse : 3.7-307.5
5. Facultatif : réducteur de transmission, contrôleur de vitesse, encodeur, alimentation d'énergie
6. Fiabilité et fiabilité élevées
Application
Le dispositif d'entraînement de pivotement de double-axe est appliqué au système de piste solaire de double-axe. Le dispositif vertical-horizontal d'entraînement de pivotement a les avantages de la structure compacte et le cheminement omnidirectionnel de la trajectoire du soleil, qui fait au double-axe le système de piste solaire ont un plus grand espace de travail et une meilleure représentation de cheminement. Rigidité élevée, consommation basse d'énergie, petit couple commençant et basse inertie.
