Détails sur le produit:
|
| Modèle: | 5 pouces | Conducteur: | Moteur électrique |
|---|---|---|---|
| Application du projet: | Système de panneaux solaires | Couleur: | comme en a été faite la demande |
| Type d'entrée: | électrique | Niveau de bruit: | Faible |
| Nom du produit: | Commande verticale de pivotement | La structure: | Boîte de vitesse |
| Mettre en évidence: | 5'' de traction de l'engrenage de ver,Traction verticale de l'équipement de traction,Le couple de sortie est de 900 nm |
||

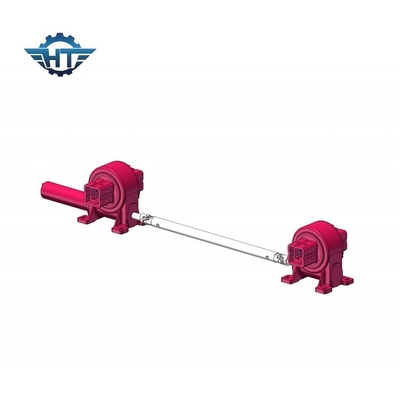

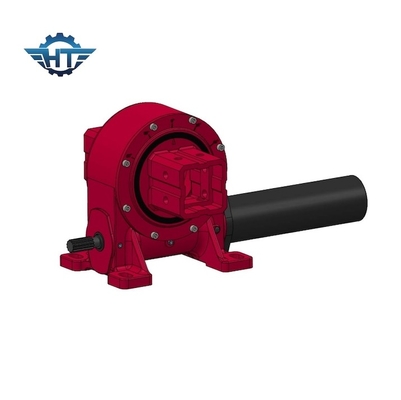

5' verticale à traction à chenille avec couple de sortie de 900 Nm et couple de retenue à haute résistance
Description de l' entraînement à chenille
La conception et les spécifications des entraînements de pivotement peuvent varier en fonction des exigences spécifiques de l'application, y compris la capacité de charge, la vitesse, la précision et les conditions environnementales.Différentes tailles et rapports d'engrenages sont disponibles pour répondre à un large éventail d'applications et de capacités de charge.
Notre entraînement de pivotement a des caractéristiques d'auto-verrouillage inverse en raison des caractéristiques d'auto-verrouillage de l'engrenage de ver. Cette caractéristique améliore grandement la stabilité du facteur de fonctionnement et de sécurité de l'hôte.Comparé aux produits swing traditionnels, la boîte de vitesses à entraînement pivotant est facile à installer, facile à entretenir et économise un espace d'installation considérable.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Les avantages
1Un moment de renversement fort basé sur l' anneau de rotation
2Adopter le moteur de ver enveloppant
3. Conduire une plus grande charge pour l' utilisation de contact multi-dent
4Une meilleure fonction d' auto-blocage statique
