| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pièce |
| Prix: | USD 100~380/ pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

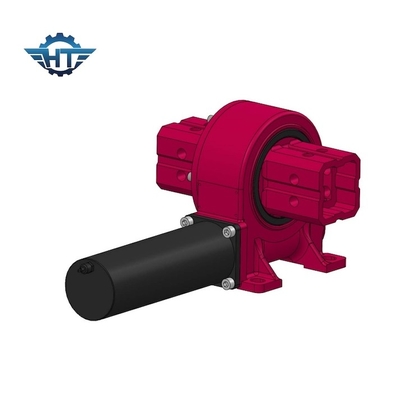

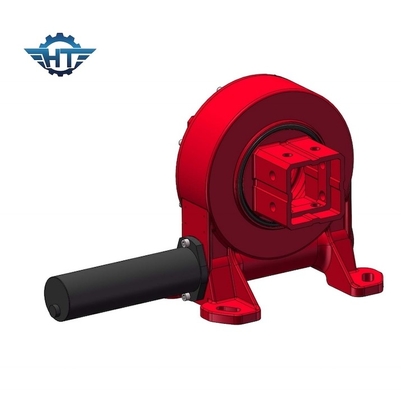

VE7 Solar Tracker Slew Drive avec moteur à engrenages 24VDC pour 2 systèmes de suivi solaire PV portrait
Définition du dispositif de traçage solaire VE7
Les entraînements de pivotement de Hangtuo's utilisent une technologie de précision qui fournit un rapport variable dans plusieurs étapes d'engrenage.et de logements prêts à l'emploiNous avons la capacité de fournir des solutions personnalisées pour des applications spécifiques.
La conception et les spécifications des entraînements de pivotement peuvent varier en fonction des exigences spécifiques de l'application, y compris la capacité de charge, la vitesse, la précision et les conditions environnementales.Différentes tailles et rapports d'engrenages sont disponibles pour répondre à un large éventail d'applications et de capacités de charge.
Paramètres de performance du modèle VE
| Paramètres de performance du modèle VE | ||||||||||||
| Modèle | Le couple de sortie nominal (N.m.) | Le couple de maintien (kN.m) | Le couple d'inclinaison (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Ratio | Efficacité |
Précision (Diplôme) |
Intégration intellectuelle | Température de fonctionnement ((°C) | Auto-verrouillage | Poids (en kg) |
| 3 pouces | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 12 kg ou plus |
| 5 pouces | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 18 kg |
| 7 pouces | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 32 kg |
| 8 pouces | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 28 kg |
| 9 pouces | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 52 kg |
| 12 pouces | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 65 kg ou plus |
| 14 pouces | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 88 kg ou plus |
| 17 pouces | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 135 kg |
| 21 pouces | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | Unité de mesure |
| 25 pouces | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 015 | 66 | -40 ¢ + 80 | - Oui, oui. | 251 kg |
Caractéristiques
Transmission du couple: les entraînements pivotants transmettent efficacement le couple du mécanisme d'entraînement à l'anneau pivotant, ce qui permet une rotation en douceur et contrôlée.Le système d'engrenage de ver ou d'engrenage d'éperon assure une transmission fiable de la puissance avec un contrecoup minimal.
Protection de l'anneau pivotant: Les entraînements pivotants fournissent un boîtier fermé qui protège les composants internes, tels que l'anneau pivotant et les engrenages, des contaminants, de la poussière, de l'humidité,et autres facteurs environnementauxCela contribue à prolonger la durée de vie du système d'entraînement.
Versatilité: Les entraînements à chenilles peuvent être personnalisés pour répondre aux exigences spécifiques de l'application. Ils sont disponibles en différentes tailles, capacités de charge, rapports d'engrenages et configurations de montage.Cette polyvalence leur permet d'être utilisés dans un large éventail d'industries et d'applications.
Applications
Nos produits comprennent les entraînements de virage et les composants connexes, qui sont principalement utilisés dans les systèmes de suivi solaire à un ou deux axes, les véhicules de construction, les machines portuaires,véhicules modulaires et petits systèmes éoliens.
