Détails sur le produit:
|
| Voltage d'entrée: | 24 v | Niveau de protection: | Résistance à la corrosion |
|---|---|---|---|
| garantie: | 5 ans | Application du projet: | Système de piste solaire de picovolte |
| Niveau sonore: | ≤50dB | Nom du produit: | Le traqueur solaire |
| Le poids: | 23 kilogrammes | Température de fonctionnement: | -40°C à +120°C |
| Mettre en évidence: | Interface RS485 Lecteur solaire,24V à traçage solaire,Traçage solaire PV Slew Drive |
||

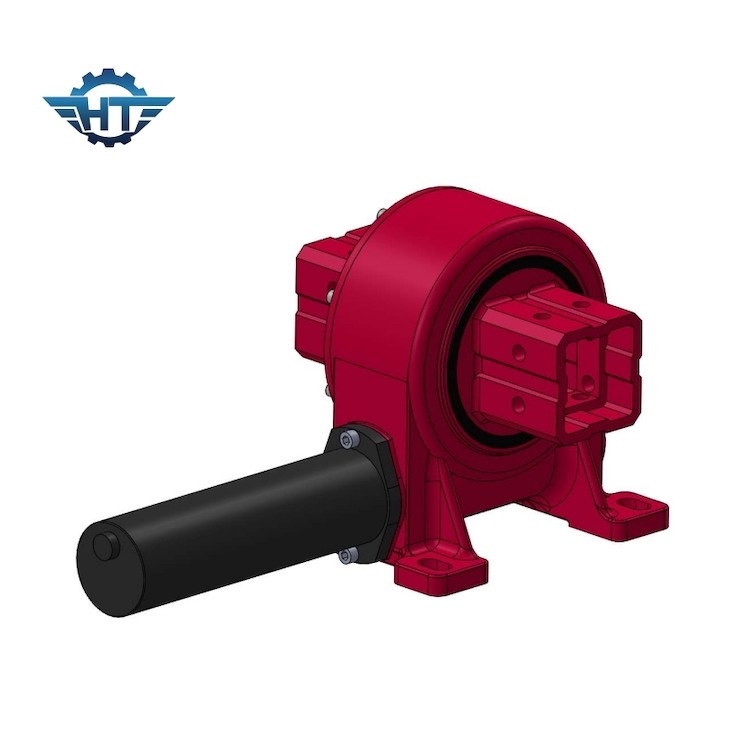

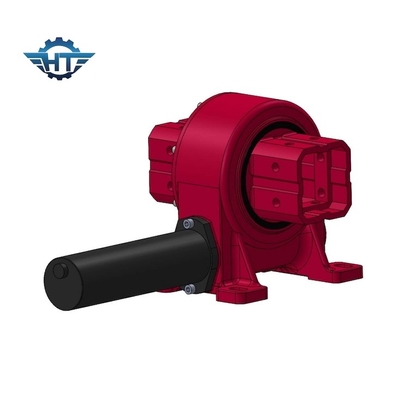

Système de suivi solaire avancé avec résolution 3600ppr et interface RS485
Description du produit
Un entraînement de virage, également appelé entraînement de virage ou entraînement de roulement de virage, est un composant mécanique utilisé dans diverses applications pour permettre la rotation contrôlée d'une charge autour d'un axe central.Ces dispositifs sont couramment utilisés dans les machines industrielles., systèmes de suivi solaire, éoliennes, équipements de construction et autres applications où une rotation contrôlée et précise est requise.
Voici une description des principales caractéristiques et des composants d'un entraînement pivotant:
Logement principal: Le moteur de virage se compose généralement d'un boîtier robuste et compact qui contient tous les composants internes.Le boîtier est conçu pour résister à de lourdes charges et aux conditions environnementales.
Axe central: au cœur de l'entraînement de pivotement se trouve un axe central, souvent appelé engrenage de ver, qui sert de point de pivotement pour le mouvement de rotation.
Mécanisme d'engrenage: la fonction principale de l'entraînement de rotation est de convertir le mouvement rotatif en mouvement angulaire.d'une épaisseur n'excédant pas 1 mm,La vis de ver s'engage avec les dents de l'engrenage d'anneau, permettant une rotation contrôlée.
Moteur d'entraînement: Pour contrôler la rotation de l'entraînement de rotation, un moteur d'entraînement externe est généralement monté.
Les roulements de haute qualité sont des composants essentiels d'un entraînement de pivotement. Ils fournissent un soutien et réduisent le frottement, permettant une rotation en douceur et efficace.Certains entraînements de pivotement disposent de plusieurs rangées de roulements pour une meilleure stabilité.
Sceaux et lubrification: Pour protéger les composants internes de la poussière, de la saleté et de l'humidité, les entraînements tournants sont équipés de joints et de joints.Une bonne lubrification est essentielle pour réduire l'usure et assurer une fiabilité à long terme..
Flanche de montage: selon l'application, une bride de montage peut être incluse pour fixer le moteur de rotation en toute sécurité à la structure environnante.
Engrenage de sortie: Certains entraînements à rotation ont un engrenage de sortie, qui est connecté à la charge à faire pivoter.
Les entraînements pivotants sont conçus pour gérer des charges lourdes et offrent un contrôle précis de la rotation, ce qui les rend idéaux pour diverses applications nécessitant un mouvement contrôlé.La capacité à supporter des charges axiales et radiales en fait des composants précieux dans des industries telles que la construction., les énergies renouvelables et la fabrication.
Paramètres techniques
Voici une brève description des différents modèles de réducteurs disponibles:
|
Modèle |
Le couple de sortie nominal (N.m.) |
Le couple de maintien (kN.m) |
Le couple d'inclinaison (kN.m) |
Charge axiale (kN) |
Charge radiale (kN) |
Ratio |
Efficacité |
Précision (Diplôme) |
Intégration intellectuelle |
Température de fonctionnement ((°C) |
Auto-verrouillage |
Poids (kg) |
|
3 pouces |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
12 kg ou plus |
|
5 pouces |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
18 kg |
|
7 pouces |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
32 kg |
|
8 pouces |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
28 kg |
|
9 pouces |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
52 kg |
|
12 pouces |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
65 kg ou plus |
|
14 pouces |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
88 kg ou plus |
|
17 pouces |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
135 kg |
|
21 pouces |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
Unité de mesure |
|
25 pouces |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 015 |
66 |
-40 ¢ + 80 |
- Oui, oui. |
251 kg |
Applications
Les entraînements pivotants sont largement utilisés dans une variété d'industries et d'applications où une rotation contrôlée, un positionnement précis et une capacité de charge sont essentiels pour un fonctionnement efficace.Des systèmes de suivi solaire aux éoliennesIls sont également utilisés dans les machines agricoles, les équipements de manutention de matériaux,équipements maritimes et offshore, des plateformes de travail aériennes, des systèmes d'énergie renouvelable, des antennes satellitaires, des systèmes de radiodiffusion, des systèmes de surveillance, des processus de fabrication automatisés, des applications dans le domaine de la défense et de l'aérospatiale,attractions de parc d'attractions, des télescopes et des équipements miniers et de carrière.
La polyvalence des entraînements pivotants et leur importance dans un large éventail d'applications est inégalée.Les entraînements de virage permettent un mouvement efficace et un positionnement précis de divers composants, assurant un fonctionnement sûr et efficace dans un éventail d'industries.
Soutien et services
Appui technique et services pour le tracker solaire
Notre équipe d'ingénieurs expérimentés vous aidera à identifier les problèmes et à fournir des solutions pour tous les problèmes que vous pourriez rencontrer.de la maintenance préventive régulière aux réparations et remplacements d'urgence.
Nous offrons un soutien technique et des services à nos clients, avec une équipe dédiée de professionnels toujours disponibles pour répondre à vos questions et préoccupations.Notre équipe est hautement qualifiée et expérimentée dans tous les aspects de la technologie du traqueur solaire., et peut vous fournir les conseils et l'expertise dont vous avez besoin pour maintenir votre système en parfait état.
Nous offrons également une gamme de services personnalisés, y compris une suggestion d'installation personnalisée et le dépannage.Notre équipe peut travailler avec vous pour identifier les points faibles potentiels de votre système et fournir des solutions sur mesure pour assurer une performance optimale.
Notre support technique et nos services sont conçus pour vous offrir la meilleure expérience possible avec votre produit Solar Tracker Slew Drive.N'hésitez pas à nous contacter..
Emballage et expédition
L'emballage et l'expédition du tracker solaire incluent:
Matériau d'emballage de haute qualité tel que l'emballage à bulles d'air, l'emballage rétrécissant et l'amortissement en mousse.
Le produit doit être bien scellé dans une boîte de protection.
Le produit sera étiqueté avec un numéro de suivi et expédié à l'adresse spécifiée.
