Détails sur le produit:
|
| Modèle: | VE9 | Rapport de vitesse: | 61:1 |
|---|---|---|---|
| Application: | système de suivi solaire | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | boîte de vitesse planétaire électrique | Certificat: | ISO9001, CE |
| Installation: | Verticale | Entretien: | Libre |
| Couleur: | comme en a été faite la demande | Contrecoup: | moins de 0,1 degré |
| Mettre en évidence: | L'engrenage à vis sans fin vertical a massacré Ring Drive,La vitesse VE9 a massacré Ring Drive,Commande solaire de groupe de traqueur pour CPV |
||

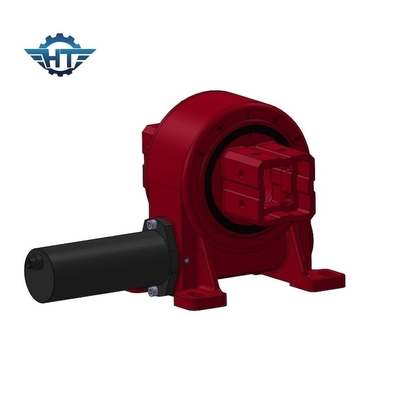

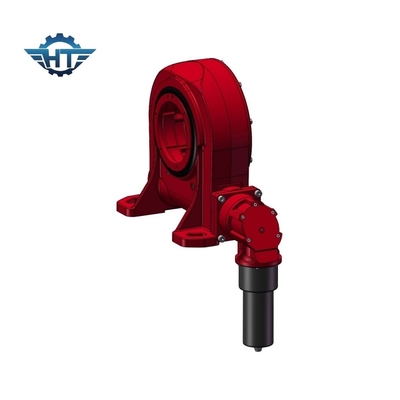

Rapport 61/1 groupe Ring With Nema 34 de vitesse d'engrenage à vis sans fin de verticale et conducteur For CPV et CSP
Description d'entraînement du pivotement VE9
Fonction
Les commandes de pivotement fonctionnent avec la technologie standard de ver, en laquelle le ver sur l'axe horizontal agit en tant que conducteur pour la vitesse, généralement l'axe est conduites par le moteur électrique de vitesse.
Rapport de vitesse
La rotation du ver horizontal tourne une vitesse au sujet d'une perpendiculaire d'axe à l'axe de vis. Cette combinaison réduit la vitesse du membre conduit et multiplie également son couple ; l'augmentant proportionnellement comme diminutions de vitesse. Le rapport de vitesse des axes dépend de la relation du nombre de fils du ver au nombre de dents dans la roue ou la vitesse de ver.
Paramètres techniques de la commande du pivotement VE9
| Modèle | VE9 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 4300 N.m |
| Inclinaison du couple de moment | 16 K N.m | Tenir le couple | 27,2 K N.m |
| Estimation axiale statique | 60 KN | Estimation radiale statique | 130 KN |
| Estimation axiale dynamique | 30 KN | Estimation radiale dynamique | 65 KN |
| Rapport de vitesse | 61:1 | Efficacité | 40% |
Applications
traqueurs solaires, turbines de vent, plats de satellite et de radar, grues de camion, ascenseurs d'homme, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, bêcheur s, et ascenseurs des véhicules à moteur.
Personne à contacter: Mr. Tommy Zhang
Téléphone: +86-18961639799
