Détails sur le produit:
|
| Modèle: | SE14 | Rapport de vitesse: | 85:1 |
|---|---|---|---|
| Efficacité: | 40% | Couleur: | RAL 9006 ou comme en a été faite la demande |
| Lieu d'origine: | Changzhou, Chine | Conducteur: | Moteur 220VAC/380VAC/24VDC |
| Application: | Grues de camion | Entretien: | Libre |
| Mettre en évidence: | Boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin de la CE,Commande solaire de groupe de la vitesse SE14,Commande solaire de groupe du ver 24VDC |
||

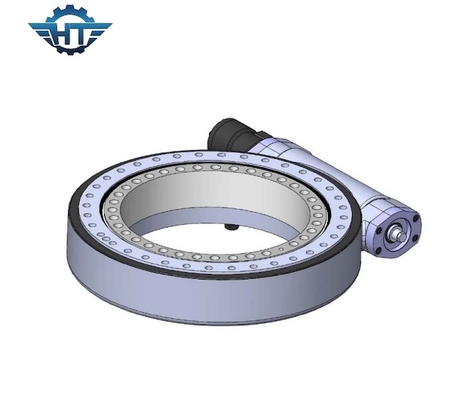

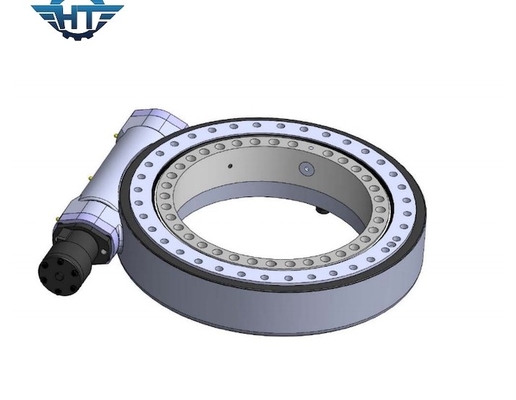

Boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin de certificat de la CE SE14 avec le moteur hydraulique pour des grues de camion
Description d'entraînement du pivotement SE14
La commande de pivotement peut soutenir une charge plus axiale, charge radiale et moment d'inclinaison. La plaque tournante ou le cadre tournent à l'azimut et à l'altitude conduits en pivotant la commande.
Tableau de représentation de SE14
| Modèle | commande horizontale de ver de 14 pouces |
| Rapport | 85:1 |
| Catégorie d'IP | IP66 |
| Couple de sortie évaluée | kNm 44 |
| Inclinaison du couple | kNm 135 |
| Charge axiale | kN 680 |
| Charge radiale | kN 230 |
| Tenir le couple | kNm 68 |
| Efficacité | 40% |
| Précision | ° ≤0.1 |
| À verrouillage automatique | Oui |
| Poids | 62 kilogrammes |
| La température fonctionnante | -30~+120 ℃ |
Caractéristiques structurelles
La commande de ver de pivotement se compose de l'engrenage à vis sans fin, axe de ver, logement, incidence, moteur et ainsi de suite. Le moteur conduisent l'axe de ver, le ver et enveloppent le ver et la vitesse sont engagées augmenter le couple, stable et fiable.
Diagramme de représentation pour la série de Se
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui |
204
|
Avantages
la livraison rapide : nous sommes un grand fabricant professionnel withadvanced des équipements et plus le yearsexperience de 10
le meilleur service après-vente : nous avons l'équipe de protessional pour fournir le service sur un seul point de vente complet pour vous
prix concurrentiel : nous pouvons donner à des clients la plupart de prix concurrentiel pour rencontrer votre budget
système strict de QC : Nous avons la chaîne de production de première classe système de gestion de la qualité d'andstrict
Champs d'application
Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, les bêcheurs, et les ascenseurs des véhicules à moteur.
Nos services
Il y a plus de 10 tailles différentes, à partir de 3' taille à 25" taille de pouce, parmi eux sont 5", à 7", à 9" à 12", 14", 17", 19" et 21". Elles sont très utilisées dans les systèmes de piste solaires (picovolte, CPV, HCPV et héliostat) et des véhicules réguliers, tels que des ascenseurs de l'homme, des grues de camion, aussi bien que des véhicules modulaires.
