| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 morceau |
| Prix: | USD 280~504 / pc |
| Delivery Time: | 15~45 jours |
| Payment Terms: | L/C, T/T, Western Union |

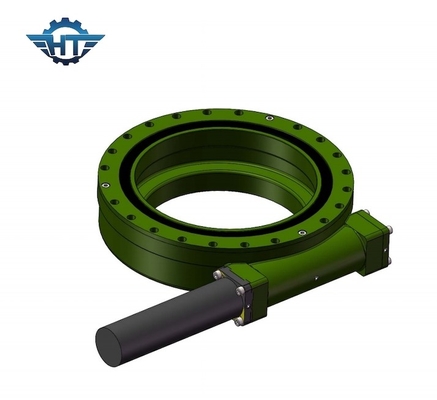

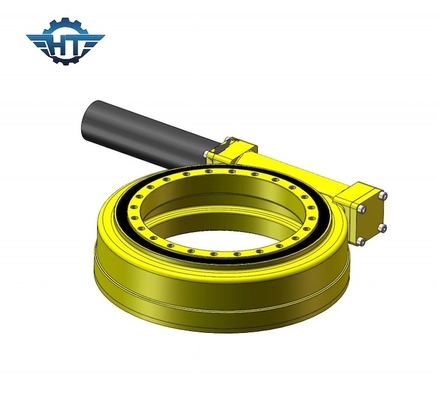

Boîte de vitesse d'entraînement du groupe SE1 avec le petit moteur de vitesse pour le système de piste solaire automatique
Description d'entraînement du groupe SE1
Pour la commande de pivotement, a habituellement appelé l'incidence de pivotement ou l'anneau de pivotement, est se compose du ver, de la vitesse, du logement, de la monture, du plat supérieur, du moteur et d'autres composants. Puisque les composants de noyau sont ver et vitesse, ils peuvent résister aux forces axiales, forces radiales et de renversement des moments en même temps. Comparé aux produits rotatoires traditionnels, il est commode installer, maintenir et installer la nouvelle commande de pivotement. les commandes de pivotement sont très utilisées dans les systèmes de piste solaires de picovolte, CPV, CSP et applications de bâtiment, y compris des grues de camion, des ascenseurs, des plaques tournantes, des machines de port, des véhicules, de petits systèmes d'énergie éolienne et l'antenne de satellite. Il y a 11 tailles différentes fournies par 1" à 25" avec plus de 60 modèles pour répondre à des exigences de cheminement régulières et précises dans le picovolte, le CPV et le CSP (puissance thermique, tour, Fresnel, héliostat) dépistant des champs.
Paramètres d'optimisation du traitement des séries de Se
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Installation
Des commandes du pivotement SE1 ont pu être installées verticalement et horizontalement.
On lui conseille de monter la partie supérieure d'entraînements de pivotement horizontalement dans des demandes solaires ou de mechinery de meilleure protection. Si nécessaire, il pourrait être également monté verticalement, mais a besoin de défenseurs supplémentaires.
Applications
traqueurs solaires, turbines de vent, plats de satellite et de radar, grues de camion, ascenseurs d'homme, équipement de service, attachements hydrauliques d'équipement, équipement d'outil d'huile, manipulateurs de pneu, bêcheur s, et ascenseurs des véhicules à moteur.
