Détails sur le produit:
|
| Modèle: | 7 pouces | Rapport de vitesse: | 57:1 |
|---|---|---|---|
| Efficacité: | 40% | Précision: | comme en a été faite la demande |
| Conducteur: | Moteurs | Type: | double axe |
| Application: | système de suivi solaire | Couleur: | comme en a été faite la demande |
| Mettre en évidence: | Boîte de vitesse solaire d'entraînement de groupe de système de piste,Double boîte de vitesse 12VDC d'entraînement de groupe d'axe,boîte de vitesse de cheminement solaire d'entraînement du groupe 7inch |
||

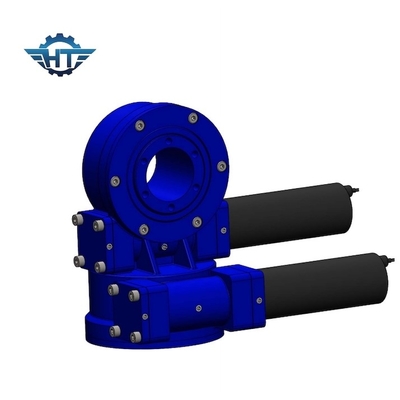

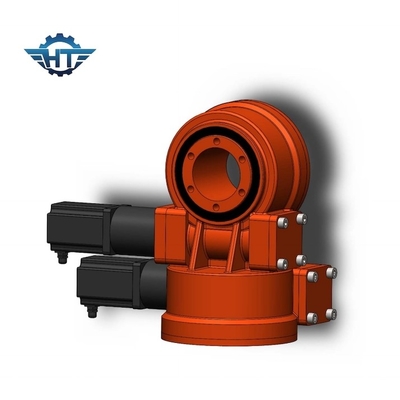

Double boîte de vitesse d'entraînement de groupe d'axe avec des moteurs de C.C 12V pour le système de piste solaire
Double introduction d'entraînement de pivotement d'axe
Les commandes de pivotement sont parfaites pour des situations exigeant charge-se tenir et couple de rotation de la même boîte de vitesse. Les applications typiques incluent les traqueurs solaires, les turbines de vent, les plats de satellite et de radar, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s, et les ascenseurs des véhicules à moteur.
Diagramme de représentation de SDE
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Charge axiale | Charge radiale | Tenir le couple | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | kN | kN | N.m | degré | Oui | kilogramme | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Oui | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Oui | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Oui | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Oui | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Oui | 157 kilogrammes |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Oui | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Oui | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Oui | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Oui | 682 kilogrammes |
Données techniques
| Nom de produit | Commande du pivotement SDE7 avec des moteurs de vitesse de 43Nm 24Vdc |
| Couple de sortie | 980 N.m ; 723 ft.lbs |
| Max Output Torque | 1938 N.m ; 1429 ft.lbs |
| Inclinaison du couple de moment | 7000 N.m ; 5163 ft.lbs |
| Tenir le couple | 13200 N.m ; 9736 ft.lbs |
| Estimation axiale statique | kN 133,20 ; 29943 livres |
| Estimation radiale statique | kN 53 ; 11977 livres |
| Estimation axiale dynamique | kN 31,90 ; 7171 livres |
| Estimation radiale dynamique | kN 27,91 ; 6274 livres |
| Solutions de rechange de moteur | Moteur à courant alternatif 380V/220V ; Moteur pas à pas ; Moteur sans brosse |
| Style de produits | Double axe ; Axe simple ; CPV/HCPV ; Plat solaire ; Parabolique ; Tour solaire |
| Caractéristique d'application | Système de piste solaire, Machiner industriel |
Commande recommandée de pivotement
| Commande de logement incluse de pivotement | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Commande de logement incluse précise de pivotement | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Commande de pivotement d'engrenage à vis sans fin | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Doubles commandes de pivotement d'axe | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Commande incluse de pivotement de verticale | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
