Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo, QUART | Rapport de vitesse: | 51:1 |
|---|---|---|---|
| Couple de sortie évaluée: | 7320 nanomètre | Tenir le couple: | kNm 40 |
| Couple d'inclinaison: | kNm 8 | Couleur standard: | Ral 9006 |
| Contrecoup: | 0,1 degré | Type rotatif: | Axe simple |
| Mettre en évidence: | Boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin,commande photovoltaïque de groupe d'engrenage à vis sans fin 24V,Commande solaire de groupe d'engrenage à vis sans fin d'IP 66 |
||

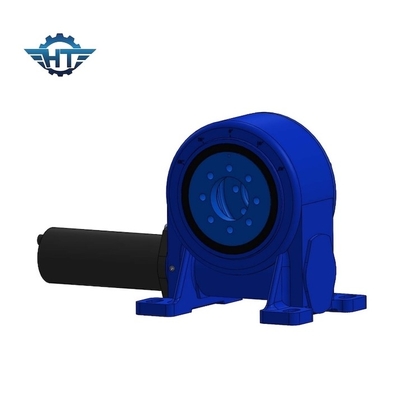

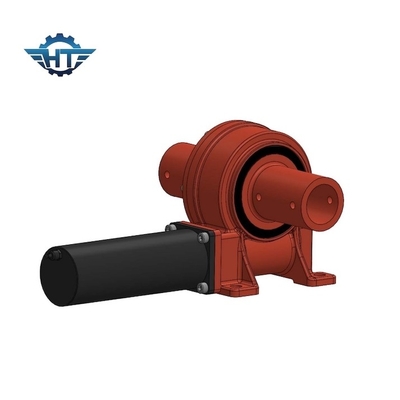

Boîte de vitesse d'entraînement de groupe d'engrenage à vis sans fin IP66 pour le système de la piste 24V solaire photovoltaïque
Description d'entraînement de pivotement d'engrenage à vis sans fin
Une commande de pivotement se compose habituellement d'anneau de pivotement, ver, logement de moulage, et composants standard comme l'incidence et les boulons, etc. Tandis qu'utilisée dans le système de production d'électricité photovoltaïque, la commande de pivotement est habituellement employée en combination avec le moteur planétaire de ralentisseur de moteur de ralentisseur de C.C et à C.A. Tandis qu'utilisée en machinant l'équipement, elle est régulièrement employée en combination avec le moteur hydraulique pour fonctionner comme système d'entraînement de puissance.
Paramètres de modèle Slewing Drives du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Oui | 251 |
Une commande de pivotement s'appelle également commande de vitesse de pivotement ou réducteur de pivotement, etc. Elle est typiquement employée des systèmes d'alimentation solaire, des turbines de vent, le système satellite, et en machinant des machines comme des grues de camion, des ascenseurs d'homme, etc. Elle a été maintenant prospère employée dans les systèmes de piste photovoltaïques.
Quand une commande de pivotement est employée dans l'industrie à énergie solaire, les utilisateurs doivent choisir idéal selon le secteur réel des panneaux solaires. En général, la commande de pivotement de 3 pouces convient au système d'alimentation solaire venant avec le panneau solaire de 3 - 5 m2, 7 pouces pour le panneau solaire de 10-17 m2, 9 pouces pour 18-30 m2, 12 pouces pour 31-45 m2, et 14 pouces pour 46-60 m2. Ceux-ci sont donnés pour votre référence. Pour plus spécifique et les informations détaillées, sentez-vous svp libre pour contacter notre personne de ventes à la page de contact.
Avantages de produit
1) Couple et charge à haute production de se tenir
2) précision de cheminement supérieure
3) résistance à la corrosion forte et scellage efficaces
4) À verrouillage automatique
Champs d'application
| Champ d'énergie éolienne | Machines métallurgiques |
| Industrie légère | Équipements lourds |
| Marine Machiner gauche | Produits militaires. |
| Exploitation de machines de construction | Équipement de travaux en acier |
| Station d'épuration | Machines agricoles |
