Détails sur le produit:
|
| Application: | Suiveurs solaires | Lieu d'origine: | Changzhou |
|---|---|---|---|
| Conducteur: | Moteur d'engrenage planétaire | Certificat: | ISO9001, CE |
| Installation: | Horizontal | Entretien: | Libre |
| Couleur: | comme en a été faite la demande | Contrecoup: | 0,1 degré |
| Mettre en évidence: | Les traqueurs solaires montés horizontaux ont massacré la commande,commande solaire de groupe de traqueurs de C.C 24V,Les traqueurs solaires ont massacré la commande avec le moteur |
||

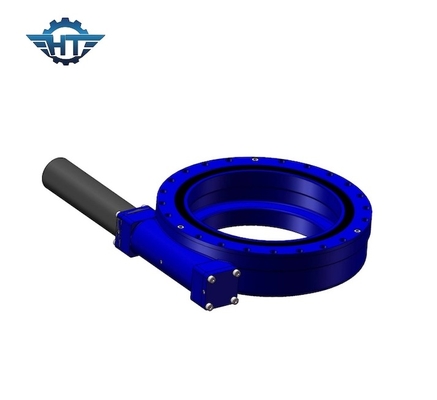

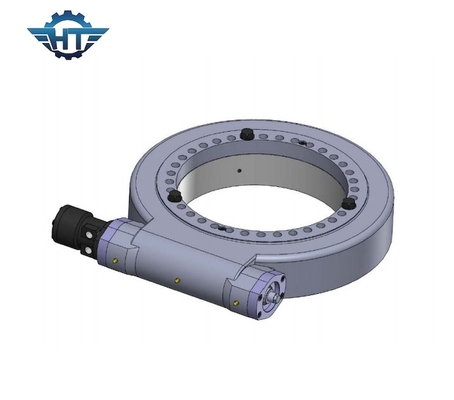

Boîte de vitesse montée horizontale d'entraînement de groupe avec le moteur de C.C 24V pour les traqueurs solaires
A massacré la description de boîte de vitesse d'entraînement
La commande de pivotement ont beaucoup de types tels que le type inclus, type de logement ouvert, type vertical, double type d'axe, type de haute précision, le type commande d'entraînement de ver de pivotement etc. est basé sur l'incidence de pivotement avec le couple de inclinaison fort de moment et la fonction à verrouillage automatique statique. Beaucoup de surface de contact dentaire est conçue particulièrement pour conduire la charge élevée.
| Modèle : | SE5 | Point d'origine | Changzhou, Chine |
| Marque | HANGTUO | Type | Inclus |
| Matériel | 42CrMo, 50Mn | Couple de sortie | 600 N.m |
| Inclinaison du couple de moment | 6 K N.m | Tenir le couple | 9,2 K N.m |
| Estimation axiale statique | 68 KN | Estimation radiale statique | 27 KN |
| Estimation axiale dynamique | 34 KN | Estimation radiale dynamique | 14 KN |
| Rapport de vitesse | 37:1 | Efficacité | 40% |
Commande recommandée de pivotement
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | Précision (°) | À verrouillage automatique | Poids (kilogrammes) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Oui | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Oui | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Oui | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Oui | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 204 |
Les principaux avantages des commandes de pivotement de Se
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
