Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | VE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 1750Nm |
| Tenir le couple: | 13200Nm | Couple d'inclinaison: | 7000Nm |
| Efficacité: | 40% | Couleur standard: | Ral 9006 |
| Mettre en évidence: | Boîte de vitesse verticale de ver d'enveloppe d'entraînement de groupe,Commande verticale de groupe pour le cheminement de Sun,Commande solaire verticale du groupe VE7 |
||

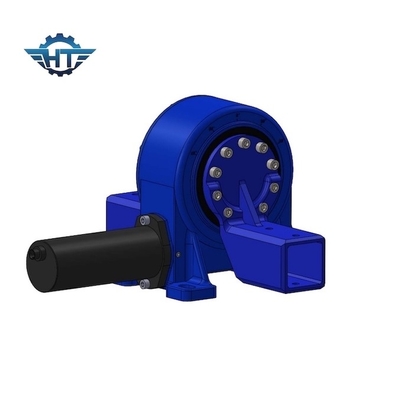

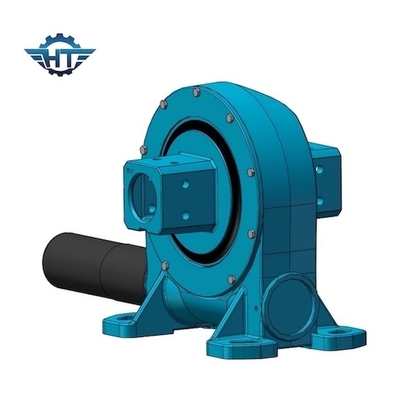

Commande verticale du groupe VE7, boîte de vitesse de ver d'enveloppe pour des systèmes de piste de Sun
Description d'entraînement de groupe d'engrenage à vis sans fin d'enveloppe
La commande de pivotement a la caractéristique à verrouillage automatique inverse en raison de la commande d'engrenage à vis sans fin avec des caractéristiques à verrouillage automatique inverses. Cette caractéristique augmente considérablement la stabilité de l'opération de centre serveur et du facteur de sécurité. Comparé aux produits traditionnels de pivotement, la boîte de vitesse d'entraînement de pivotement est facile à installer, facile à maintenir, et ménage de l'espace considérable d'installation. Les avantages sont comme suit :
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Feuille technique de modèle Slewing Drive du VE
| Modèle | Rapport | Couple de sortie évaluée (N.m) | Inclinant le couple (N.m) | Tenant le couple (N.m) | Charge axiale (kN) | Charge radiale (kN) | Efficacité | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Oui | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Oui | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Oui | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Oui | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Oui | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Oui | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Oui | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Oui | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Oui | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Oui | 251 |
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Glossaire de Paramaters principal
Inclinaison du couple de moment : Ce couple est la charge de gravité multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le couple réel est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : La verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Le parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple, il est également vu en tant que couple cassé.
À verrouillage automatique : Seulement quand il y a charge, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
