Détails sur le produit:
|
| Rapport de vitesse: | 31:1~150:1 | Axe: | Axe simple |
|---|---|---|---|
| Lieu d'origine: | Changzhou, CHINE | Structure: | Ver et incidence |
| Durée: | 30 ans | Couleur: | RAL9006 |
| Utilisation: | Suiveurs solaires | Protégez la caractéristique: | IP66 |
| Mettre en évidence: | Commande de groupe d'engrenage à vis sans fin de sablier petite,Petite commande de groupe pour le traqueur solaire,Petite commande de groupe d'IP66 Solarr |
||

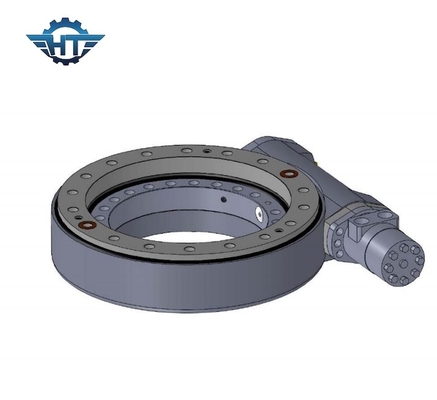

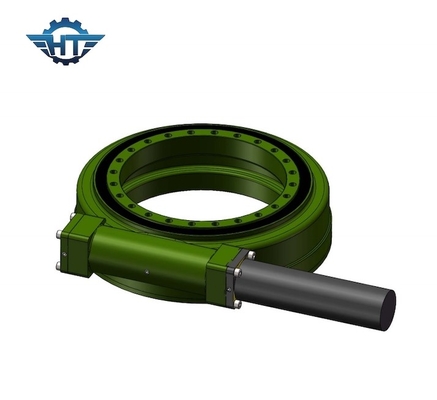

L'engrenage à vis sans fin de sablier a massacré la commande pour le traqueur solaire avec le moteur de l'engrenage 24VDC planétaire
Description d'entraînement de groupe d'engrenage à vis sans fin de sablier
La commande horizontale de pivotement d'axe simple de Se est un composant critique dans le système de piste solaire de système de piste solaire d'axe simple et de double axe. En outre, elle peut également appliqué dans le système de CSP et de CPV, l'énergie éolienne etc.
Traqueurs de Simple-axe
Un traqueur de simple-axe oriente des modules de picovolte le long d'un axe de rotation, se déplaçant horizontalement d'est-ouest comme soleil se déplace. Le déplacement de ces modules de picovolte exige que l'offre de réducteur charge-se tenant et couple de rotation – quelque chose seulement qu'une commande hautement spécialisée de pivotement peut offrir. Les traqueurs ont appliqué les commandes de pivotement qui engagent un plus grand nombre de dents sur la ligne de lancement de l'anneau de vitesse offriront le montant maximum de la force, de la longévité et de la représentation. Ceci s'assure que le traqueur a la plus longue possible vie de champ avec le moins montant de temps d'arrêt ou de coût de maintenance.
Traqueurs de Double-axe
les traqueurs de Double-axe tournent le côté jusqu'au côté et en haut et en bas, permettant le cheminement bien plus précis du mouvement du soleil. Ces commandes de pivotement permettent un résultat de plus haute énergie que des systèmes de simple-axe. Est donné qu'ils utilisent deux degrés de liberté, utilisant les commandes fortes et puissantes de pivotement bien plus important pour la fonctionnalité fiable et continue dans le domaine.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Avantages
1. Rotation 360 degrés
2. Moteur d'entraînement relié à la gauche ou au côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. La graisse avait été remplie avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
8. Couple de inclinaison élevé, approprié à l'installation horizontale
