Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Jeu d'engrenage à vis sans fin: | 0,1 degrés |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie évaluée: | 5060 Nm |
| Tenir le couple: | kNm 40 | Inclinaison du couple: | 5 kNm |
| Couleur standard: | RAL 9006 | Poids de charge: | 200~800 kilogrammes |
| Mettre en évidence: | vitesse engrenant la petite commande de groupe,commande solaire backholding élevée de groupe de traqueur,commande de maillage de groupe de ver de vitesse |
||

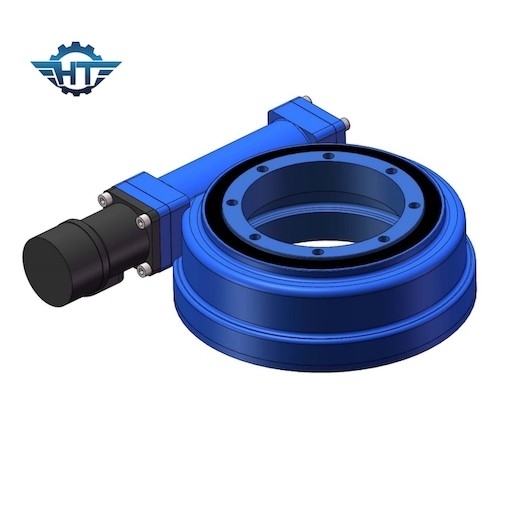

SE7 horizontal a enfermé loger des commandes de pivotement pour le traqueur solaire solaire de Sun d'axe simple
Description de logement incluse d'entraînements de pivotement
La commande de pivotement d'engrenage à vis sans fin de Hangtuo a comporté avec bon enveloppant le maillage de ver et de vitesse et le contact dentaire multi qui fait la commande de pivotement avec le couple backholding élevé pour améliorer la sécurité solaire du système de piste. Elle est à verrouillage automatique et peut tourner le ° ±65 maximum. Si plus grand gamme requise, elle peut être adaptée aux besoins du client.
Services adaptés aux besoins du client
1. Conception spéciale basée sur différents applications et projets
2. des types différents de moteurs ont pu être assortis, comme les moteurs hydrauliques, les moteurs pas à pas, les moteurs électriques etc.
3. les couleurs différentes sont disponibles basées sur le code de RAL ; notre couleur standard est RAL 9006.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
Comment les travaux d'entraînements de pivotement dans le système de piste solaire d'axe simple ?
Prenant le traqueur horizontal est-ouest de simple-axe comme exemple, le principe du cheminement horizontal de simple-axe est expliqué. L'axe de rotation du système de piste solaire est arrangé dans la direction au nord-sud. Puis, selon le changement de l'angle de l'azimut du soleil, les modules photovoltaïques sont tournés autour de l'axe de la rotation, et l'orientation des modules sur le traqueur est ajustée selon le degré d'excitation de lumière du soleil, réduisant l'angle entre la normale des modules photovoltaïques et la lumière du soleil directe, et augmentant le rayonnement solaire sur la surface du module. , qui peut effectivement augmenter la production d'électricité. La production d'électricité du système de piste plat de simple-axe peut être augmentée de 10% à 25% dans la plupart des secteurs. La production d'électricité de l'uniaxial plat est-ouest peut augmenter de 25% dans de bas secteurs de latitude, qui est le meilleur secteur d'adaptation.
