Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | 3 pouces verticaux |
|---|---|---|---|
| Rapport de vitesse: | 31:1 | Efficacité: | 40% |
| Application: | Mini Solar Trackers | Garantie: | 5~10 ans |
| Vie de champ: | 30 ans | Site d'installation: | Champ ouvert, toit plat |
| Mettre en évidence: | Petite commande du groupe VE3,petite commande du groupe 42CrMo,Le groupe du moteur 24VDC conduisent solaire |
||

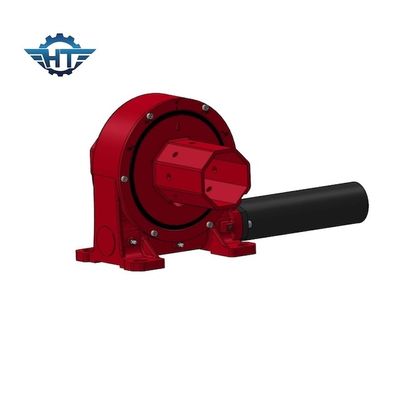

Dispositif de petite taille du pivotement VE3 avec le moteur électrique pour le champ ouvert Mini Solar Trackers
Description de petite taille de dispositif de pivotement
La commande de petite taille du pivotement VE3 est une de notre famille de pivotement d'entraînements. C'est un nouveau type de produit de transmission, il peut tourner une charge lourde avec très un à basse vitesse. Il se compose habituellement de ver, de vitesse, de logement, de moteur et d'autres composants. Puisque les composants de noyau sont les hourgalss ver et vitesse, ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Q&A
La commande rotatoire est bruyant, quel devrait je faire ?
La sélection fausse du lubrifiant pour le dispositif de pivotement, lubrifiant insuffisant ou vieillissement et induration peut faire produire le dispositif d'entraînement de pivotement de la vibration et du bruit, et ce bruit n'a aucune certaine règle. Dans ce cas, seulement le lubrifiant approprié pour le dispositif d'entraînement de pivotement est choisi, la quantité de lubrifiant est ajustée, la durée de vie du lubrifiant de l'incidence de pivotement est prolongée, et le cycle de rechange est raisonnablement déterminé.
En courant, le moteur fait beaucoup de bruit, est ceci normal ?
Les bruits de ronflement communs et les bruits de résonance de support sont communs quand le moteur fonctionne. La vibration axiale de l'axe de moteur causera un grand bruit de haute fréquence - bruit de ronflement, la fréquence dont est la même que la fréquence axiale de vibration, qui peut être constante ou variable. La méthode pour empêcher bourdonner est identique que la méthode pour empêcher la vibration axiale.
