Détails sur le produit:
|
| Modèle: | 9 pouces verticaux | Structure: | Réduction d'engrenage à vis sans fin |
|---|---|---|---|
| Application: | Système de piste solaire | Conducteur: | moteur 24V électrique |
| Entretien: | Libre | Couleur: | comme en a été faite la demande |
| Certificats: | ISO9001, CE | Contrecoup: | 0.15° |
| Mettre en évidence: | commande simple de pivotement d'axe de 24V VE9,Commande de pivotement pour le traqueur solaire 360 degrés,Moteur d'entraînement de groupe de 360 degrés |
||

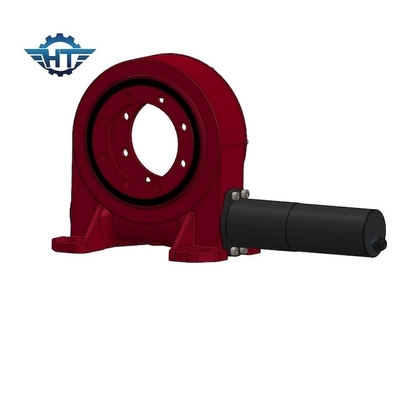

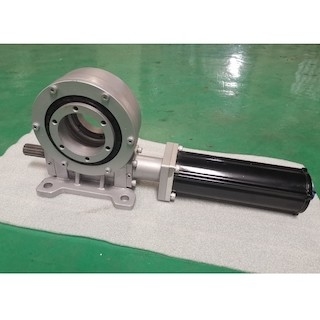

La commande simple de groupe de l'axe VE9, le plein cercle 360° tournent des gammes pour le système de piste solaire
Description d'entraînement de groupe d'engrenage à vis sans fin
1. Utilisez le joint squelettique pour éviter la fuite d'huile efficacement
2. La dimension de montage conçue a pu assortir beaucoup d'applications.
3. Entretien facile
4. Adoptez la structure d'engrenage à vis sans fin qui a l'adhérence forte et le couple-moteur
5. Intérieur d'arrêt dur en cas de mulfunctioning du système de contrôle de logiciel
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
La commande rotatoire peut soutenir la force axiale, force radiale et de renversement moment en même temps. La commande rotatoire est facile à installer, facile à maintenir, et ménage de l'espace d'installation dans une large mesure. Structurellement, les surfaces de maillage de dent des deux roues de la commande rotatoire sont alignées en contact, et leur portance est beaucoup plus haute que celle du mécanisme de vitesse hélicoïdal de chanceler-axe. La commande de ver est équivalente à une commande de vis, qui est une commande de maillage de multi-dent, ainsi la commande est stable et le bruit est petit. Ce produit peut être très utilisé dans des machines de construction et de nouveaux domaines d'énergie tels que les camions à plat résistants, les grues de conteneur, les grues camion-montées, les véhicules de travail aérien, les systèmes solaires de groupe électrogène pour des patrouilles du soleil, etc.
