Détails sur le produit:
|
| Modèle: | SE3 | Type: | Ver et Gear |
|---|---|---|---|
| Couleur: | comme en a été faite la demande | Rapport de vitesse: | 31:1 |
| OEM: | Disponible | Matériel: | QT et 42CRMO |
| Certificat: | ISO9001, CE | Peinture: | Disponible |
| Mettre en évidence: | Commande d'engrenage à vis sans fin SE3,Système de picovolte de lecteur d'engrenage à vis sans fin,Anneau de groupe d'entraînement du ver SE3 |
||

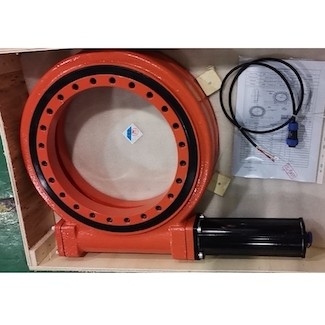

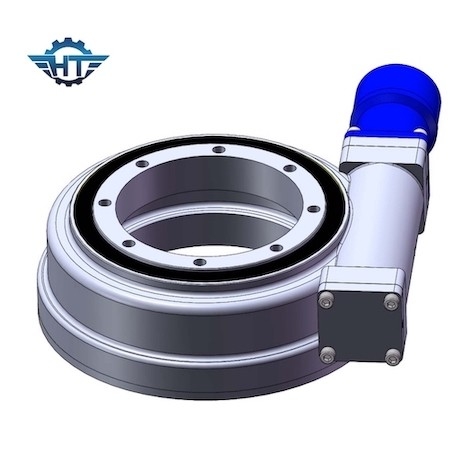

Commande d'engrenage à vis sans fin du sablier SE3 pour la puissance Sun de picovolte dépistant le système de panneau solaire
Description d'entraînement de pivotement d'engrenage à vis sans fin
Car la technologie s'est améliorée, les commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse, de ce fait le couple imporved et le contrecoup a diminué.
Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité. La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal, le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin.
Comment installer les commandes de pivotement ?
1. Nettoyez la structure de montage, par exemple de la soudure, de la galvanisation, des résidus, de la saleté, etc.
2. Soulevez la commande de groupe avec des boulons d'oeil.
3. La commande de groupe sera montée dans l'état déchargé.
4. La procédure suivante sera suivie afin d'éviter des déviations entre le boulon serrant des forces.
5. Appliquez le liquide de serrure de fil aux fils.
6. Liquide de serrure de fil de configuration sur l'espace de fil demandant les pièces convenables entièrement.
7. Préchargez les boulons en travers. Voyez le modèle général dans le croquis ci-dessous comment des boulons obtenir le couple dans en travers l'ordre. Début avec l'anneau intérieur ou externe. Faites torqueing en travers de tous les boulons à 30% de serrer le couple. Répétez alors en travers le couple à 80% de serrer le couple. Enfin en travers serrer à la clé dynamométrique à 100% du couple de serrage.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui |
204 |
Applications
Il y a beaucoup d'applications où une commande rotatoire peut être employée, primaires parce qu'elle est bien adaptée pour les applications qui exigent de la charge de maintenir la puissance et le couple de rotation.
Les commandes de pivotement sont très utilisées dans le secteur aérospatial, systèmes d'alimentation solaire, turbines de vent, système de transmission par satellite, et construction des machines comme des grues de camion, et des ascenseurs d'homme, etc. Récemment des années, il a été prospère employé dans les systèmes de production d'électricité photovoltaïque, le véhicule spécial, le camion à panneau plat résistant, les grues de conteneur, la grue montée par camion, la grue d'automobile et les véhicules aériens, les grues, les grues de portique, les petites stations d'énergie éolienne, les télécommunications spatiales, le récepteur satellite, etc.
