Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | SDE7" |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Couple de sortie nominal: | 2000 Nm |
| Couple de maintien: | 13500 Nm | Couple d'inclinaison: | 13200 Nm |
| Efficacité: | 40% | Couleur standard: | Ral 9006 |
| Charge axiale: | 34 kN | Charge radiale: | 58 kN |
| Mettre en évidence: | Petit entraînement à double axe 24VDC,petit entraînement à moteur brossé,petit entraînement à 2000 Nm |
||

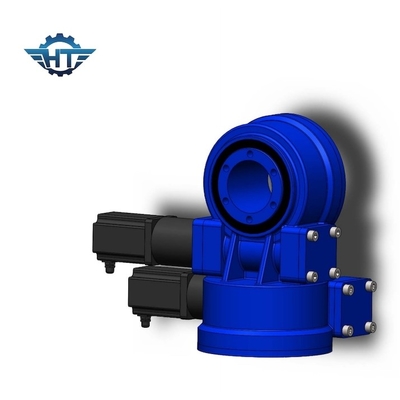

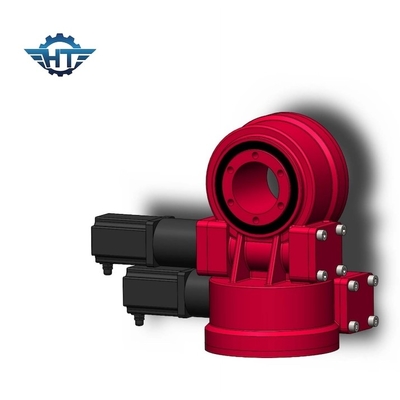

Petit entraînement de groupe à double axe avec moteur balayé par 24VDC pour le système de suivi solaire
Description de la petite unité d'entraînement
Les entraînements d'orientation de Hangtuo offrent un grand rapport en une seule étape d'engrenage, optimisé pour le poids par rapport aux performances.Les roulements et les engrenages sont assemblés dans un boîtier à profil bas, autoserrant et prêt à installer, permettant au produit de réagir à toutes les forces axiales et radiales, et aux moments d'inclinaison résultants créés dans les applications les plus difficiles.Ces produits hautement adaptables offrent également une forte résistance aux chocs, des performances de longue durée, une rotation en douceur, une protection des roulements et des options d'entraînement scellées.Tous les avantages techniques, combinés à des normes de qualité à la pointe de l'industrie, font des produits Hangtuo les candidats idéaux pour les applications exigeantes en matière de performances.
Paramètres des moteurs SLEW du modèle SDE
| Paramètres de performance du modèle SDE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) |
Couple d'inclinaison (kN.m) |
Couple de maintien (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (diplôme) |
IP |
Étape de travail (℃) |
Autobloquant | poids (kg) |
| 3" | 600 | 1.5 | 5.8 | dix | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 34 kg |
| sept" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 705kg |
Le principe de fonctionnement du Slew Drive
La vis sans fin est entraînée par le moteur, qui entraîne la rotation de la bague extérieure de la couronne d'orientation;la bague extérieure délivre le couple à travers la bride et la bague intérieure de la couronne d'orientation est fixée dans le carter.L'entraînement de rotation a un autoblocage inverse en raison de l'entraînement par engrenage à vis sans fin avec des caractéristiques d'autoblocage inverse.
Glossaire des paramètres clés
Couple de moment d'inclinaison: Le couple est la charge multipliée par la distance entre la position de la charge et le centre du roulement d'orientation.Si le couple généré par la charge et la distance est supérieur au couple de moment de basculement nominal, l'entraînement de rotation sera renversé.
Charge radiale :Charge verticale à l'axe du roulement d'orientation
Charge axiale :Charge parallèle à l'axe du roulement d'orientation
Couple de maintien :C'est le couple inverse. Lorsque l'entraînement tourne en sens inverse et que les pièces ne sont pas endommagées, le couple maximal atteint est appelé couple de maintien.
Autobloquant :Ce n'est que lorsqu'il est chargé que l'entraînement d'orientation n'est pas capable de tourner en sens inverse et donc appelé autobloquant.
Services personnalisés
1. Conception spéciale basée sur différentes applications et projets
2. Différents types de moteurs peuvent être associés, tels que des moteurs hydrauliques, des moteurs pas à pas, des moteurs électriques, etc.
3. Différentes couleurs sont disponibles en fonction du code RAL ;notre couleur standard est RAL 9006.
