Détails sur le produit:
|
| Matériel: | fonte | Modèle: | SDE3" |
|---|---|---|---|
| Taille: | 3-25 pouces | Taille d'alésage: | 100-800mm |
| Options d'équipement: | Engrenages externes | garantie: | 5 années |
| FEO: | Disponible | Type rotatif: | Double axe |
| Mettre en évidence: | Petit entraînement à engrenage à double axe,entraînement à double axe de 25 pouces,entraînement à double axe SDE 3 " |
||

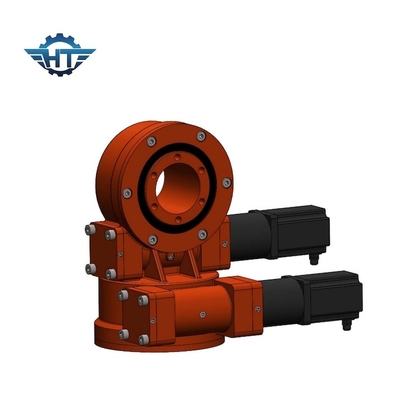

Petit logement enfermé par engrenage à double axe pour le projet de panneau de suivi de Sun
Description de l'engrenage de rotation
Les entraînements d'orientation de Hangtuo offrent un grand rapport de démultiplication en une seule étape d'engrenage, optimisé pour le poids par rapport aux performances.Les vis sans fin et les engrenages sont assemblés dans un boîtier à profil bas, autobloquant et prêt à installer, permettant au produit de réagir à toutes les forces axiales et radiales, et aux moments d'inclinaison résultants créés dans les applications les plus difficiles.Ces produits hautement adaptables offrent également une forte résistance aux chocs, des performances de longue durée, une rotation en douceur, une protection des roulements et des options d'entraînement scellées.Tous les avantages techniques, combinés à des normes de qualité à la pointe de l'industrie, font des produits Hangtuo les candidats idéaux pour les applications exigeantes en matière de performances.
Paramètres de performance de l'entraînement d'orientation du modèle SDE
| Paramètres de performance du modèle SDE | ||||||||||||
| Modèle | Couple de sortie nominal (Nm) |
Couple d'inclinaison (kN.m) |
Couple de maintien (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (diplôme) |
IP |
Étape de travail (℃) |
Autobloquant | poids (kg) |
| 3" | 600 | 1.5 | 5.8 | dix | 15 | 31:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 25 kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 34 kg |
| sept" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 92 kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 160 kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40～+80 | Oui | 705kg |
Le principe de fonctionnement du Slew Drive
La vis sans fin est entraînée par le moteur, qui entraîne la rotation de l'entraînement d'orientation et la sortie du couple à travers la bride fixée dans le boîtier.L'entraînement de rotation a un autoblocage inverse en raison de l'entraînement par engrenage à vis sans fin avec des caractéristiques d'autoblocage inverse.
Principales caractéristiques
1. stable
2. haute précision
3. excellentes performances
