Détails sur le produit:
|
| Nom de marque: | Hangtuo | MOQ: | Une seule pièce |
|---|---|---|---|
| OEM: | Disponible | Certificats: | ISO9001, CE |
| Moteur assorti: | Moteur électrique | Paquet: | Contreplaqué |
| Manière de transport: | par la mer, air, rail, exprès | Précision: | 0,15 degrés |
| Mettre en évidence: | Commande de groupe d'axe d'engrenage à vis sans fin double,Haute précision de double d'axe entraînement de groupe,Haute précision pivotant Ring Drive |
||

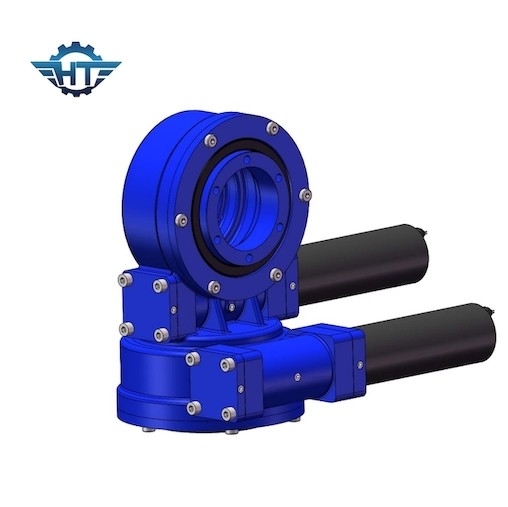

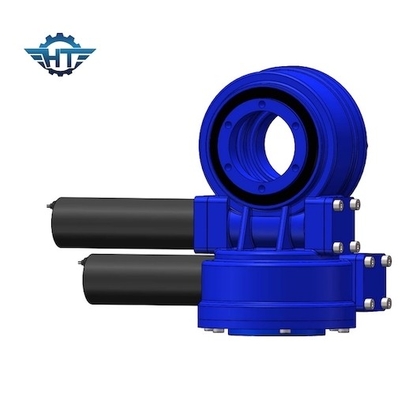

Double commande de groupe d'axe de ver et de vitesse, petit contrecoup pour des applications de précision
Double description d'entraînement de groupe d'axe de ver et de vitesse
Des commandes de pivotement de la construction d'engrenage à vis sans fin peuvent être employées pour un large éventail de solutions pour la direction et les applications rotatoires. Nous fournissons des produits d'entraînement de pivotement selon vos conditions et pouvons également te fournir les solutions adaptées aux besoins du client de système.
Le dispositif d'entraînement de pivotement a une fonction à verrouillage automatique inverse, qui améliore considérablement le facteur de stabilité et de sécurité de l'opération. En outre, le ver est un ver toroïdal d'enveloppement secondaire, qui a plus de contact avec la vitesse, qui augmente la force et la stabilité de la machine entière. Les produits sont conçus pour supporter des charges lourdes et pour résister à de haute résistance sans rupture. Nous pouvons fournir des rapports de couple et des rapports d'essai de durée de 30 ans selon les besoins de client.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
Le champ d'application de la commande de pivotement d'engrenage à vis sans fin est employé souvent dans le cas de deux axes bouleversés, de grand rapport de transmission, de petite puissance d'entraînement ou d'opération intermittente. La commande de pivotement peut être appliquée au moteur principal qui fait le mouvement circulaire, tel que la plaque tournante de grue, les machines rotatives, et à quelques machines qui fonctionnent en cercle. Après que le produit soit mis dans la production, il peut être très utilisé dans le domaine des machines de construction, telles que des véhicules de travail aérien, des grues de camion et de nouveaux champs d'énergie, tels que la production d'électricité photovoltaïque solaire, l'énergie éolienne et la production d'électricité thermique solaire de système. Il y a d'autres champs tels que l'automation, la machine-outil fabriquant, la télécommunication spatiale, etc., et le potentiel du marché des produits est très énorme.
