Détails sur le produit:
|
| Modèle non.: | SDE7A | Structure: | Ver et Wormwheel |
|---|---|---|---|
| Temps de la vie: | 30 ans | Franchise: | Fermé |
| Rapport: | 57:1 | délai d'exécution: | 3~45 jours |
| Marque déposée: | Adapté aux besoins du client | Application: | Système de piste solaire de panneau de picovolte |
| Mettre en évidence: | Commande de Worm Gear Slew de modèle de SDE,CE d'OIN de lecteur de groupe d'engrenage à vis sans fin,CE d'OIN pivotant soutenant la commande |
||

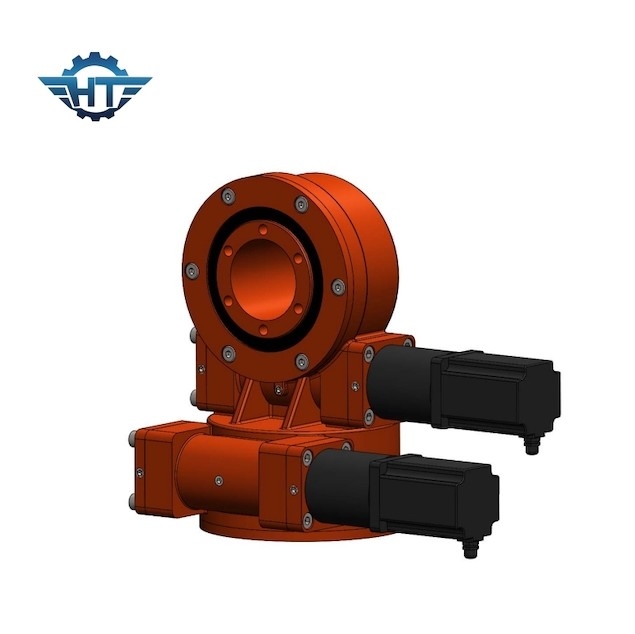

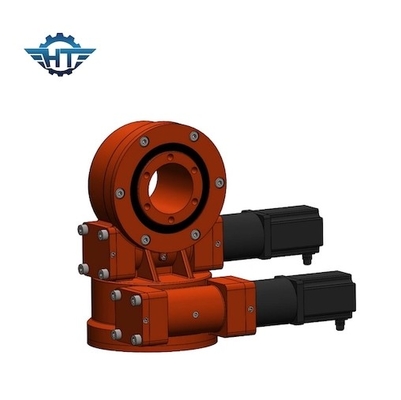

OIN, CE a qualifié la commande de Dual Axis Slew de modèle de SDE pour le système de piste solaire de panneau de picovolte
Double description d'entraînement de groupe d'axe
Les doubles traqueurs d'axe ont deux haches de rotation libre. Ces haches sont perpendiculaires entre eux. les traqueurs de Double-axe peuvent suivre le soleil verticalement et horizontalement, de ce fait tenant compte des niveaux solaires optimaux. En appliquant une commande de pivotement de double-axe dans le système de piste solaire, le traqueur de double-axe peut faire face automatiquement au soleil n'importe où le soleil est.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Application
Le double traqueur d'axe convient pour employer dans les secteurs à hauteur moyenne de latitude pour les secteurs résidentiels, commerciaux, industriels ou de service de production d'électricité solaire d'échelle. Sa haute précision a laissé le cheminement complètement automatique de système d'une façon de plus haute précision pour réaliser approximativement 45% plus de puissance de sortie que le système de montage fixe. Et installation, manipulation et entretien faciles.
