Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo, QT | Modèle: | double axe 7 pouces |
|---|---|---|---|
| Tenir le couple: | 13,5 kNm | Inclinaison du couple: | kNm 13,2 |
| Efficacité: | 40% | Charge axiale: | kN 34 |
| Charge radiale: | 58 kN | Couleur: | comme en a été faite la demande |
| Mettre en évidence: | Double commande de groupe de l'axe 800RPM,Double lecteur 24VDC de groupe d'axe,Commande solaire du groupe 24VDC |
||

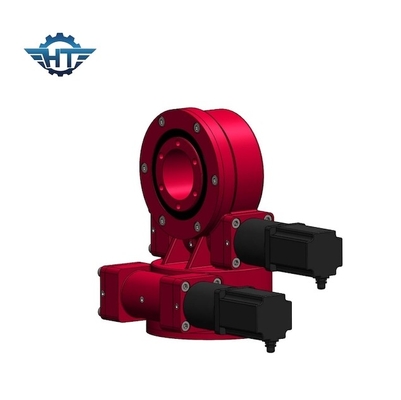

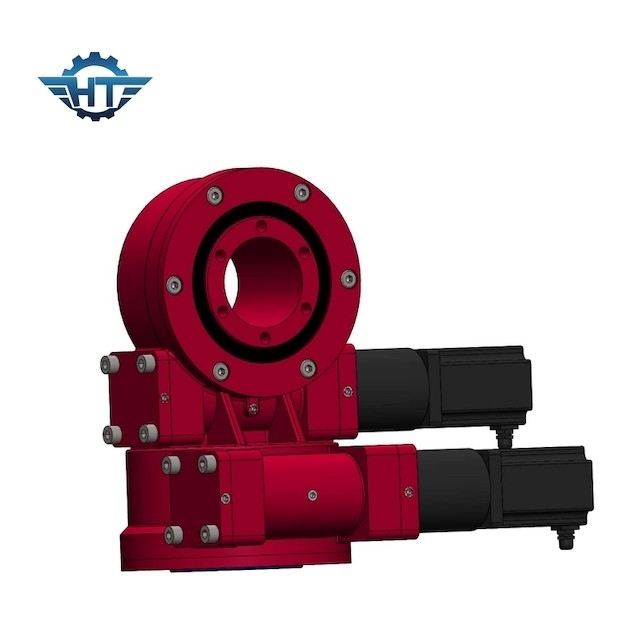

Le double axe de ver et de roue de ver SDE7 a massacré la commande avec la boîte de vitesse planétaire pour des traqueurs de picovolte
Double description d'entraînement de groupe d'axe
Les traqueurs solaires peuvent être divisés en traqueurs de simple-axe et traqueurs de double-axe par les caractéristiques mécaniques. Puisque les systèmes de double-axe peuvent obtenir un cheminement optimal du soleil, ils sont plus populaires dans tous les types de picovolte, CPV, CSP ont concentré des technologies solaires. Nous avons les moteurs hydrauliques, moteurs électriques, moteurs pas à pas pour assortir les commandes de pivotement selon ses différentes conditions de travail, le paramètre de moteur électrique est en tant que ci-dessous :
| Données de moteur | Données planétaires de boîte de vitesse | ||
| Tension évaluée | 24VDC | Rapport | 398:1 |
| Courant évalué | 1.3A | Couple de sortie | 43Nm |
| Vitesse nominale | 800Rpm | Vitesse de sortie | 2Rpm |
| Protégé de niveau | IP55/65/66 | Bruit | <60db> |
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Q&A
Que fait les paramters dans le moyen de dessin technique ?
Inclinaison du couple de moment : Le couple est la charge multipliée par la distance entre la position de la charge et le centre de l'incidence de pivotement. Si le qorque produit par la charge et la distance est plus grand que le couple de inclinaison évalué de moment, la commande de pivotement sera retournée.
Charge radiale : Verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et des pièces ne sont pas endommagées, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et appelé ainsi à verrouillage automatique.
