Détails sur le produit:
|
| Type: | Engrenage à vis sans fin à enveloppe unique | Matériel: | Quart |
|---|---|---|---|
| La vie de champ: | 30 ans | Application: | Système de piste simple horizontal |
| Couleur: | Comme en a été faite la demande | Taille: | 3 pouces à 25 pouces |
| Moteur: | 24V/12V/48V | Caractéristique: | Longue durée de vie et autobloquant |
| Mettre en évidence: | Double commande de groupe d'engrenage à vis sans fin d'enveloppement,Commande horizontale de groupe d'engrenage à vis sans fin,Commande simple de groupe de système de piste |
||

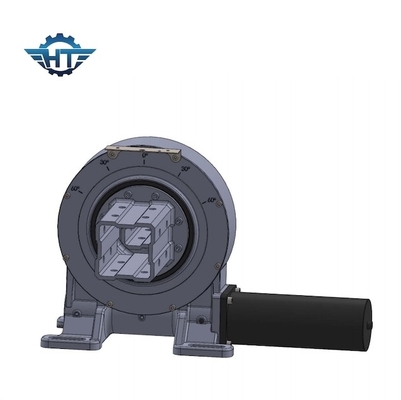

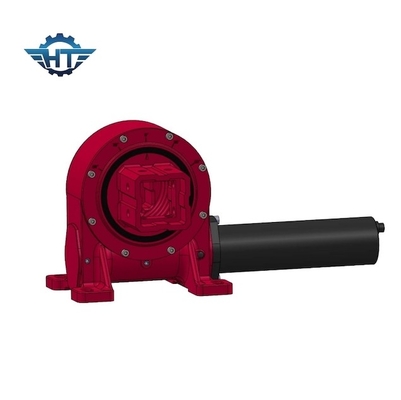

La double conception d'engrenage à vis sans fin d'enveloppement a massacré la commande pour le système de piste simple horizontal
Double commande de pivotement de ver d'enveloppement
Une commande de groupe, généralement référée comme commande de ver, est une complète, prêt à installer le système qui se compose de la vitesse, du ver, de la base, du plat supérieur et du logement complètement inclus. Elle peut être adaptée aux besoins du client avec hydraulique ou 12V/24V/48V les moteurs électriques, boîtes de vitesse planétaires.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Caractéristiques
Rotation 360 degrés
Connexion d'un moteur d'entraînement de la gauche ou du côté droit
Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation
La graisse avait été remplie avant usine
Installation simple et bas entretien
Utilisation rationnelle de l'espace
La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
Méthode facile et fluidee de commencer et de s'arrêter
Couple de inclinaison élevé, approprié à l'installation horizontale
