Détails sur le produit:
|
| Matériel: | Quart | Modèle: | SDE7 » |
|---|---|---|---|
| Rapport de vitesse: | 57:1 | Verrouillage d'individu: | Oui |
| Couple de sortie évaluée: | 2000 nanomètres | Tenir le couple: | 13500 nanomètre |
| Inclinaison du couple: | 13200 nanomètre | Exactitude: | 0,15 ° |
| Mettre en évidence: | Double commande de groupe d'axe de quart,0.15 ° Dual Axis Slew Drive,15 doubles commandes de groupe d'axe de ° |
||

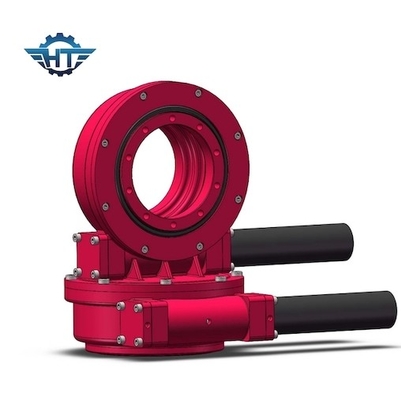

Le double axe se tenant élevé de couple a massacré la commande pour le système de piste solaire
Double description d'entraînement de groupe d'axe
Charge radiale : Verticale de charge à l'axe de l'incidence de pivotement
Charge axiale : Parallèle de charge à l'axe de l'incidence de pivotement
Tenir le couple : C'est le couple inverse. Quand la commande tourne inverse, et les pièces ne sont pas
endommagé, le couple maximum réalisé s'appelle tenir le couple.
À verrouillage automatique : Seulement une fois chargée, la commande de pivotement ne peut pas renverser tournent et appelé ainsi auto-bloquant.
Paramètres de Slewing Drive Performance de modèle de SDE
| Modèle Performance Parameters de SDE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) |
Inclinaison du couple (kN.m) |
Tenant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante (℃) |
À verrouillage automatique | Poids (kilogrammes) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 705kg |
Doubles produits d'entraînement de groupe d'axe
Les doubles commandes de groupe d'axe sont les solutions parfaites dans les applications de cheminement solaires de double axe. La double commande de groupe d'axe ont trois types solutions avec des commandes de groupe :
Généralement pour la structure facile de parenthèse, la commande de groupe de sde serait la solution parfaite, mais les autres deux sont également très populaires.
Deux commandes de cheminement horizontales de groupe
Une commande de cheminement horizontale de groupe et une commande de cheminement verticale de groupe
Double application d'entraînement de groupe d'axe
Le dispositif d'entraînement de pivotement peut être utilisé dans toutes les occasions où la rotation de plein-cercle est exigée en même temps que le changement de vitesse est exigé. Quand il est nécessaire de réaliser le transport d'énergie d'un plus grand couple, la transmission de mouvement d'une plus haute précision, ou le choix du mécanisme qui exige une constitution compacte et à haut niveau d'intégration, les dispositifs d'entraînement de pivotement sont la solution.
Les applications plus communes sont habituellement la structure rotatoire de plein-cercle des machines d'ingénierie et de construction, aussi bien qu'énergie solaire, énergie éolienne et diverses machines à long terme de suivi automatique. Il est facile d'effectuer la commande numérique, ainsi il a beaucoup d'applications dans le domaine des robots industriels.
