Détails sur le produit:
|
| Rapport de vitesse: | 102:1 | Caractéristique: | IP66 a enfermé |
|---|---|---|---|
| Application: | Système de piste solaire | Service d'OEM: | Disponible |
| Moteur: | Moteur électrique | Classe de revêtement: | C5 |
| Couleur: | comme en a été faite la demande | Installation: | Horizontal ou vertical |
| Mettre en évidence: | Commande solaire de groupe de traqueur d'engrenage à vis sans fin,Commande solaire de groupe de traqueur de serrure d'individu,IP66 a enfermé la commande de pivotement |
||

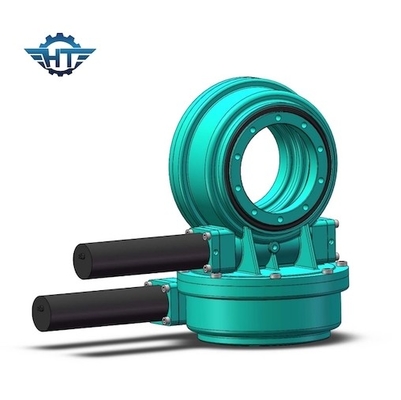

Commande horizontale de pivotement d'engrenage à vis sans fin d'OEM avec la fonction de serrure d'individu pour le système de piste solaire
Description d'entraînement de pivotement d'engrenage à vis sans fin
La commande de pivotement est une boîte de vitesse qui peut sans risque tenir les charges radiales et axiales, aussi bien que transmet un couple pour la rotation. La rotation peut être à un axe simple ou dans des haches multiples ensemble.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Caractéristiques
La commande de groupe peut être avec l'engrenage à vis sans fin et la vitesse hélicoïdale. Et également pour l'anneau intérieur de pivotement, ce peut être anneau de pivotement de boule de simple-rangée, et peut également être anneau de pivotement de boule de double-rangée. Celui avec la double-rangée peut prendre beaucoup plus de charge. Il peut être choisi a dépendu de votre application.
Application
Cette commande de pivotement adopte le design compact, qui facilite l'installation et l'entretien. Tous ces avantages rendent la commande de pivotement appropriée à un grand choix de véhicules de construction, excavatrices de chenille, véhicules aériens de plate-forme, chenillettes, et ainsi de suite.
