Détails sur le produit:
|
| Type: | Mécanisme de roue à vis sans fin | Matériel: | 42CrMo ou 50Mn |
|---|---|---|---|
| Application: | Fresnel a concentré la station solaire | Garantie: | 10 ans |
| Couleur: | Gris argenté | Période de garantie: | 10 ans |
| MOTEUR: | C.C 24V | Transport: | par avion, mer, ferroviaire, exprès |
| Mettre en évidence: | Enveloppement de la commande de pivotement d'engrenage à vis sans fin,Boîte de vitesse 5" d'entraînement de pivotement,Fresnel a concentré la commande de pivotement de ver |
||

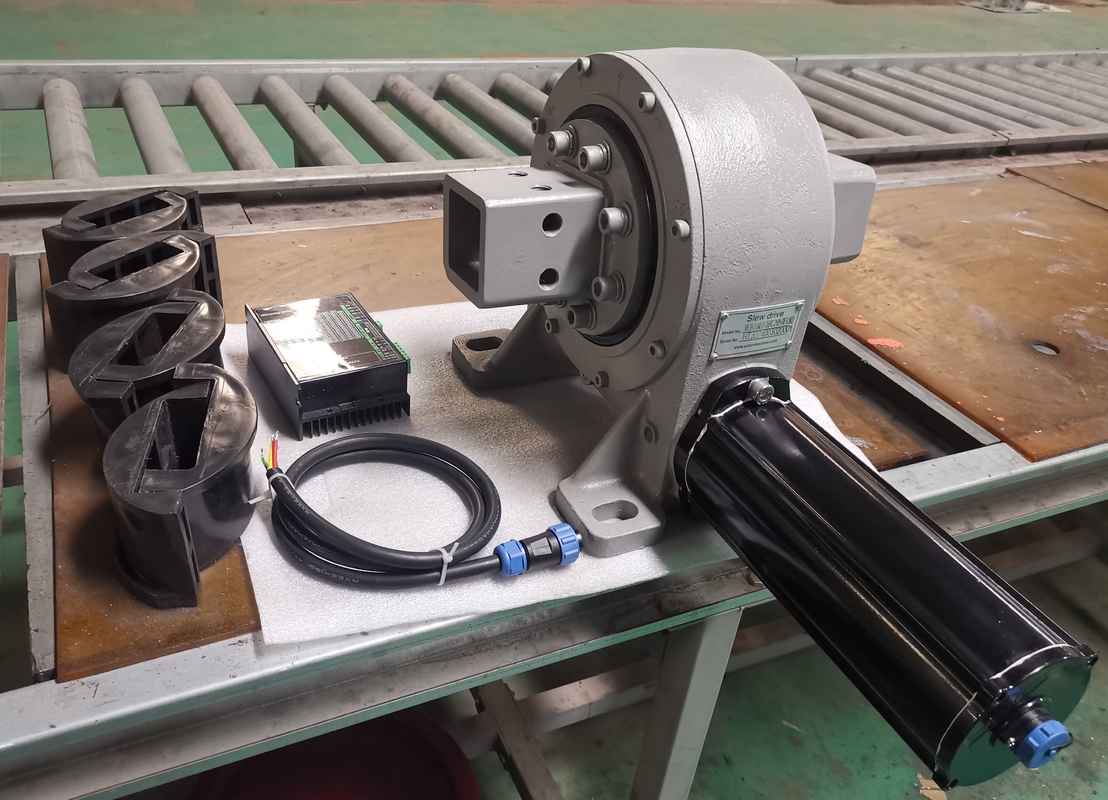

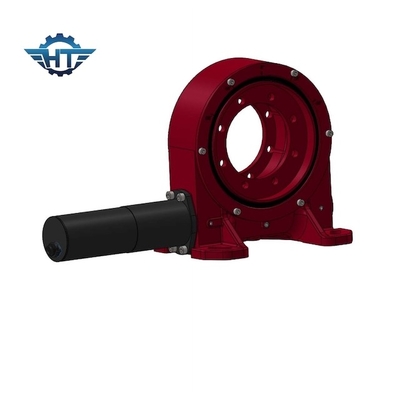

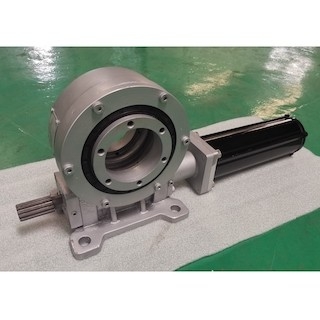

Incidences simples de pivotement d'engrenage à vis sans fin de l'axe VE7 avec Nema23 pour les systèmes de piste solaires
Description d'incidences de pivotement d'engrenage à vis sans fin
Fresnel a concentré la centrale solaire est un genre de système de piste solaire de CSP. Le principe de travail est semblable au type production de cuvette d'électricité photothermique, sauf que le condensateur de structure de Fresnel est employé au lieu du miroir. Ceci le rend relativement peu coûteux, mais l'efficacité est également réduite.
Puisqu'un tel système a seulement plusieurs fois de la concentration, la qualité de la vapeur d'eau passionnée n'est pas haute, de sorte que l'efficacité annuelle de production d'électricité du système entier puisse seulement atteindre environ 10% ; mais en raison de la structure simple du système et de l'utilisation directe de chaleur-transférer le milieu pour produire de la vapeur, de sa construction et des coûts de maintenance soyez également relativement bas.
Enveloppement des caractéristiques d'entraînement de groupe d'engrenage à vis sans fin
1. Tournez 360°
2. Reliez un moteur d'entraînement du côté gauche ou le côté droit
3. la graisse avait été remplie avant usine
4. Installation simple et utilisation rationnelle de l'espace
5. Individu fermant à clef l'engrenage à vis sans fin
6. Méthode facile et fluidee de commencer et de s'arrêter
7. Couple backholding élevé, approprié à l'installation verticale
8. Bas entretien
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Collecteur parabolique concentrant la centrale solaire
Adopte la conception horizontale au nord-sud d'axe, pour améliorer effectivement les gains de la chaleur de collecteur. La conception mécanique de structure d'Ultralimit, collecteur peut réaliser le ≤ 7m/s de vitesse du vent, dépistant la précision est 0.1° ; La vitesse du vent de rafale dans aucun ≤ 20m/s, collecteur d'état n'est pas endommagée. Cessez de protéger l'état, en bas du ≤ 32m/s de vitesse du vent, collecteur n'est pas endommagé.
