Détails sur le produit:
|
| Type: | 12 pouces pivotant la commande | Matériel: | 42CrMo ou 50Mn |
|---|---|---|---|
| Garantie: | 5~10 ans | Taille: | 3" ~25" |
| Application: | Énergie solaire réglable | Couleur: | Client requis |
| MOTEUR: | C.A., C.C, hydraulique | Site d'installation: | champ ouvert |
| Caractéristique: | Sûr, à verrouillage automatique | Classe d'IP: | IP66 |
| Mettre en évidence: | commande d'engrenage à vis sans fin de sablier,Lecteur 42CrMo d'engrenage à vis sans fin,lecteur 42CrMo de pivotement d'engrenage à vis sans fin |
||

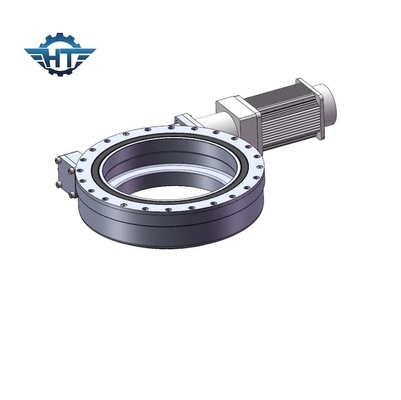

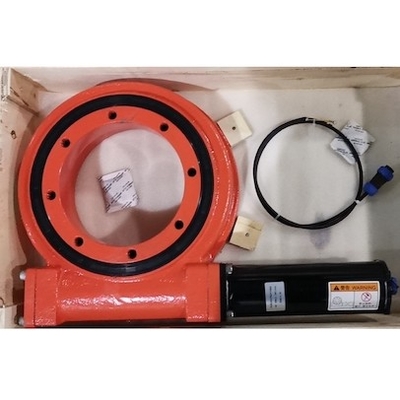

Commande d'engrenage à vis sans fin SE12 avec le ver de sablier pour le système de piste à énergie solaire réglable
Description d'entraînement d'engrenage à vis sans fin
des unités de pivotement de Simple-axe sont employées dans le cheminement solaire et les divers domaines industriels et fabriquants, apportant la fiabilité précise. Nos commandes d'oscillation comportent une construction toroïdale de ver qui tient compte du couple maximum de contact, plus de haute résistance et de sortie de vitesse.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
De soi-même verrouillage |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Applications
1) Inclination optimale fixe
À de basses latitudes, l'augmentation de la production d'électricité est due minimal à l'inclination optimale inférieure (comme dans 8°, presque aucune augmentation) ; Aux latitudes élevées, l'inclination optima est grande et la quantité de l'électricité produite est sensiblement plus haute (par exemple, environ de 25% à 50°)
2) Axe simple plat
Il dépistent le changement de l'angle d'incident d'ici un jour du soleil, et son taux d'accroissement de production d'électricité à de basses latitudes est sensiblement meilleur que celui des latitudes élevées. Il est a généralement cru que le cheminement simple plat d'axe est plus approprié pour l'usage des latitudes moins le ° de 30.
3) Axe simple oblique
Il est plus approprié aux latitudes élevées.
4) double cheminement d'axe
Cette approche est clairement la plus haute dans l'augmentation de la production d'électricité due au cheminement des changements de l'angle d'incident du soleil d'ici un jour et d'ici un an.
5) Réglable fixe
Ce type est basé sur le changement de l'angle d'incidence d'ici un an du soleil pour ajuster l'inclination de la parenthèse, de ce fait réalisant une augmentation de production d'électricité
La différence la plus fondamentale entre les différentes méthodes de montage est la différence dans la production d'électricité qu'ils apportent. Naturellement, il y aura des différences dans l'investissement initial et les coûts de maintenance opérationnels.
Les réducteurs planétaires sont idéaux pour des applications exigeant le couple élevé dans un petit paquet et un axe de sortie avec l'alignement coaxial
