Détails sur le produit:
|
| Matériel: | 50Mn, 42CrMo | Modèle: | Je s'avance petit à petit |
|---|---|---|---|
| Rapport de vitesse: | 32:1 | Couple de sortie évaluée: | 400 Nm |
| Tenir le couple: | 1800 nanomètre | Inclinaison du couple: | 1000Nm |
| Efficacité: | 40% | Protection contre la corrosion: | C4, C5 |
| Mettre en évidence: | Commande électrique hydraulique du groupe SE1,Lecteur électrique IP66 de groupe,Commande hydraulique du groupe IP66 |
||

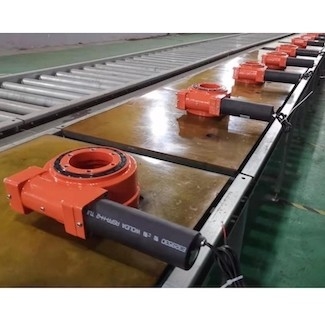

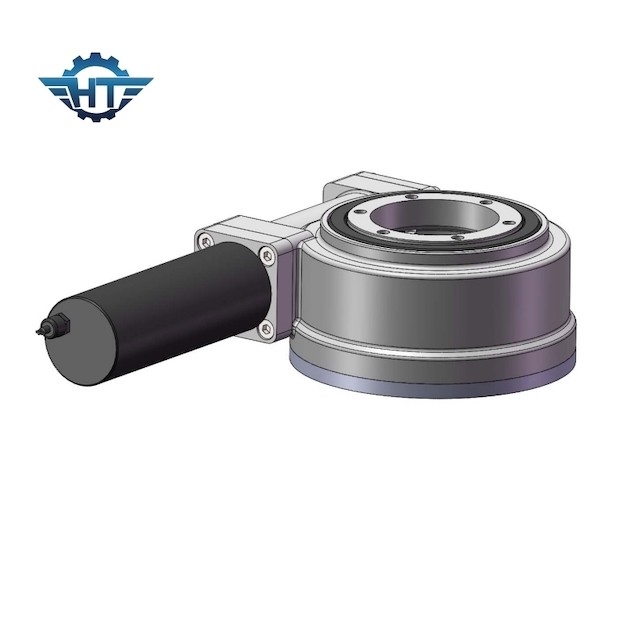

Commande de groupe d'engrenage à vis sans fin SE1, IP66 pour la station de cheminement photovoltaïque simple inclinée
Description d'entraînement de groupe d'engrenage à vis sans fin SE1
Type de dent : dent hélicoïdale
Rapport de la charge : charge légère
Type d'entraînement : Commande de moteur
Diamètre de centre rotatoire : 40mm
Module : 5
Nombre d'axes de ver : 1
Rapport de vitesse : 32 : 1
Efficacité : 40%
Vitesses à verrouillage automatique : OUI
Poids : 6 kilogrammes
Des commandes de pivotement sont largement appliquées dans le système de piste solaire simple horizontal de système de piste d'axe, de picovolte de système de piste simple incliné et de double axe, le système solaire de tour d'héliostat, la centrale concentrée par cuvette parabolique, le traqueur solaire de plat et le système thermique linéaire de Fresnel, aussi bien que la grue marine, grue d'ascenseur, grippage de bois de construction, équipement minier, coupant l'équipement, plate-forme de travail aérienne, grue de camion, plate-forme de forage, table de tour, ligne d'automation et ainsi de suite.
Avantages
1. Couple backholding élevé pour améliorer la sécurité solaire du système de piste
2. gamme tournante de 360 degrés
3. Enveloppement de l'intérieur d'entraînement de ver
4. Contact dentaire multi pour assurer la charge élevée
5. Fonction à verrouillage automatique
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Remarque : Pour des dimensions plus détaillées et des paramètres, référez-vous svp à nos dessins de ventes.
Applications
Afin d'améliorer l'efficacité de conversion des piles solaires, la méthode automatique de suivi du soleil est habituellement adoptée, de sorte que les panneaux solaires fassent face au soleil. Selon la détermination, dans les mêmes conditions environnementales, la production d'électricité d'un système solaire total de production d'électricité photovoltaïque de suivi automatique est environ 35% plus haut que celui d'un système solaire fixe de production d'électricité photovoltaïque. Particulièrement pour des systèmes utilisant les modules monocristallins de pile solaire de silicium, en raison du prix élevé, on l'espère obtenir en tant que beaucoup de rayonnement solaire comme possible, et le cheminement du soleil peut être considéré.
Il y a trois types de méthodes de cheminement de rangée de pile solaire : simple-axe plat dépistant, simple-axe incliné dépistant, et cheminement de double-axe. Ce support pédagogique présente le cheminement de simple-axe.
