Détails sur le produit:
|
| Modèle: | 14 pouces | Tenir le couple: | 54200 nanomètre |
|---|---|---|---|
| Inclinaison du couple: | 68000 nanomètre | Couple de sortie: | 6550 nanomètre |
| Charge axiale: | kN 680 | Charge radicale: | kN 230 |
| Certificat: | ISO9001, CE | Peint: | Disponible |
| Garantie: | 5 ans | Auto-serrure: | Oui |
| Mettre en évidence: | Commande électrique de groupe de la CE,Lecteur électrique 680kN de groupe,anneau de pivotement d'engrenage à vis sans fin 680kN |
||

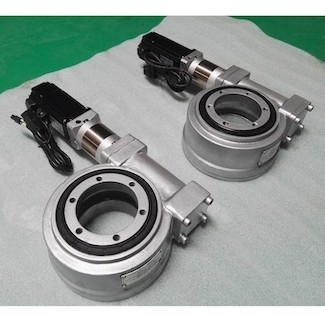

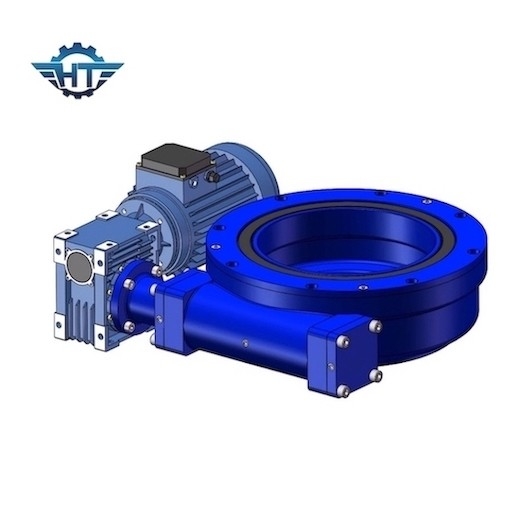

L'engrenage à vis sans fin a massacré la commande Drived par le moteur électrique et le réducteur de transmission pour le système de piste solaire
Description de produit
La commande de pivotement, également appelée l'incidence d'anneau de pivotement, est un genre de produit capable résister à de grandes charges axiales avec très à vitesse réduite. Et selon le type soyez également bien adapté pour absorber incliner le moment. Les anneaux de pivotement sont disponibles dans les modèles industriels, dans lesquels les anneaux sont faits à partir d'en acier forgé et des voies durcies de boule sont également mises en application. Car la technologie s'est améliorée, les commandes de pivotement emploient la technologie de ver de sablier, dans laquelle le ver est formé pour engager plus de dents dans la vitesse. Résultats accrus de cet engagement de dent dans une plus grandes force, efficacité et longévité.
La commande de pivotement emploie la technologie standard de ver en laquelle le ver sur l'horizontal. Le rapport de vitesse de l'axe dépend des relations entre le nombre de fils sur le ver et le nombre de dents dans l'engrenage à vis sans fin ou la vitesse. Ils sont les produits normalisés pour des industries spécifiques telles que l'industrie solaire et les applications mobiles telles que des excavatrices. Le ver sont actionnés par un moteur électrique ou le moteur hydraulique, si combiné avec une boîte supplémentaire d'engrenage planétaire, la boîte etc. d'engrenage à vis sans fin.
Paramètres d'optimisation du traitement des séries de Se
| Modèle Performance Parameters de Se | ||||||||||||
| Modèle |
Sortie évaluée Couple (N.m) |
Inclinaison Couple (N.m) |
Participation Couple (N.m) |
Axial Charge (kN) |
Radial Charge (kN) |
Rapport | Efficacité |
Précision (degré) |
IP |
TEP fonctionnante. (℃) |
À verrouillage automatique |
Poids (kilogramme) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Oui | 204 |
Application des commandes de groupe
Avec l'excellents exactitude et couple de rotation, notre pivotement joue un rôle important dans le domaine de l'intelligence artificielle, telle que des robots, des magasins protégés de la poussière de jet, des bras robotiques, etc. Nous nous sommes développés et conçu beaucoup de solutions personnalisées de conception, une solution complète de rotation est donnée en combination avec des conditions de fonctionnement spécifiques.
Nos slewings sont employés dans l'équipement lourd, tel que les véhicules blindés, et dans le matériel optique sensible. Ils sont caractérisés par la robustesse, la précision et la fiabilité.
Notre pivotement est employé dans l'industrie de machines de construction, et a été bien reçu par des clients ici et ailleurs. L'incidence de pivotement des machines de construction est une base de force-transmission spéciale dans les machines de construction qui soutiennent simultanément la force axiale, retournant le moment, force radiale et exigent de deux parts de tourner relativement à l'un l'autre. L'application de rapport de pivotement dans l'industrie de machines est plus commune, comme : levant et déchargeant des machines, des machines d'exploitation, des machines gauches, etc.
