Détails sur le produit:
|
| Modèle: | 3 pouces | Rapport de vitesse: | 31:1 |
|---|---|---|---|
| Application: | Énergie solaire | Lieu d'origine: | Changzhou, Chine |
| Conducteur: | Moteurs 12/24V CC | Certificats: | ISO9001, CE |
| Installation: | Horizontal ou vertical | Entretien: | Libre |
| Couleur: | comme en a été faite la demande | Contrecoup: | 0.1° |
| Mettre en évidence: | Commande électrique du groupe SE3,Petite commande de groupe d'engrenage à vis sans fin,Anneau de pivotement d'engrenage à vis sans fin de traqueur de picovolte |
||

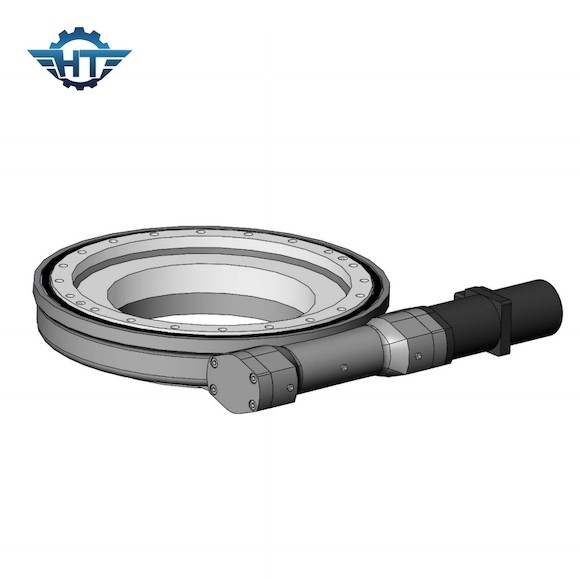

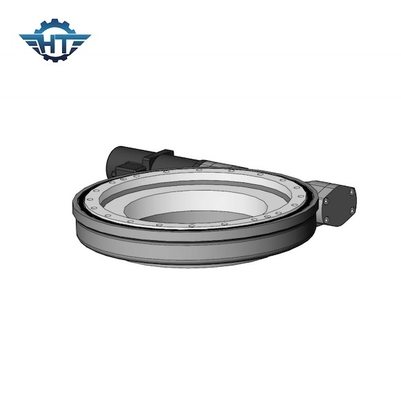

Le petit engrenage à vis sans fin SE3 a massacré la commande avec le moteur électrique pour les traqueurs simples de picovolte d'axe
Petite description d'entraînement de groupe d'engrenage à vis sans fin
Un système d'entraînement de ver de groupe est une unité de manière compacte construite qui se compose d'un anneau de pivotement, d'une embase et d'un ver. Cette unité introduit les avantages d'un anneau de pivotement et d'un ver dans une unité.
Il convient aux applications qui exigent la rotation lente avec un mouvement continu ou cyclique capable de manipuler les charges combinées. Le produit est avec des dimensions standard pour coupler un moteur électrique ou hydraulique aussi bien que coupler un système entier à l'équipement.
En raison de sa compacité, rigidité élevée et d'autres avantages mentionnés, un système d'entraînement de ver est employé dans l'équipement variable tel que les plates-formes mobiles d'assemblée, le système satellite, grues de chargement hydrauliques sur des véhicules de transport, les petites grues marines, échelles tournantes extensibles, dans des unités de roue de grands transporteurs portaiux marins.
Avantages
1. Rotation 360 degrés
2. Connexion d'un moteur d'entraînement de la gauche ou du côté droit
3. Pendant l'installation, il n'est pas nécessaire d'ajuster le dégagement de adaptation ; ceci est déjà placé par le producteur avant usine
4. Installation simple et bas entretien
5. Utilisation rationnelle de l'espace
6. La vitesse est à verrouillage automatique ; donc un frein n'est pas nécessaire
7. Méthode facile et fluidee de commencer et de s'arrêter
Paramètres de la commande de pivotement
| Modèle | Rapport | Couple de sortie évaluée | Inclinaison du couple | Tenir le couple | Charge axiale | Charge radiale | Efficacité | Précision | À verrouillage automatique | Poids |
| N.m | N.m | N.m | kN | kN | degré | Oui | kilogramme | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Oui | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Oui | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Oui | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Oui | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Oui | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Oui | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Oui | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Oui | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Oui | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Oui | 182 |
Applications
Système de piste horizontal de simple-axe
Le système de piste horizontal de simple-axe qui est principalement appliqué dans les mi et bas secteurs de latitude, relient quelques ficelles simples horizontales d'axe par un ensemble de dispositif d'entraînement pour réaliser le cheminement synchrone des ficelles multiples. La rangée de tringlerie peut être 6 ficelles, 8 ficelles, 10 ficelles et 12 ficelles avec le module montant la capacité de 20kWp à 60kWp. La production d'électricité supplémentaire annuelle est jusqu'à 15%~23% par rapport à la parenthèse fixe. Applicable dans le terrain différent, comme le désert, l'appartement, les étangs à poissons sur la terre etc. de pente.
