Détails sur le produit:
|
| Rapport de vitesse: | 51:1 | Jeu d'engrenage à vis sans fin: | 0.15° |
|---|---|---|---|
| Couple de sortie évaluée: | 7344 nanomètre | Tenir le couple: | 60 kN.m |
| Inclinaison du couple: | 10 kN.m | Efficacité: | 40% |
| Couleur: | comme en a été faite la demande | Manière de expédition: | par la mer, air, ferroviaire, exprès |
| Mettre en évidence: | Petite commande de groupe de double enveloppement,Petite commande du groupe VE7,VE7 pivotant Ring Drive |
||

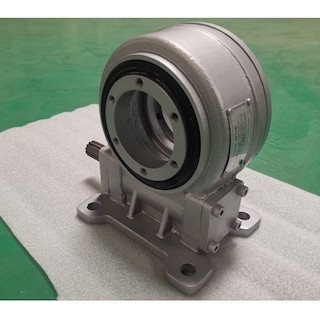

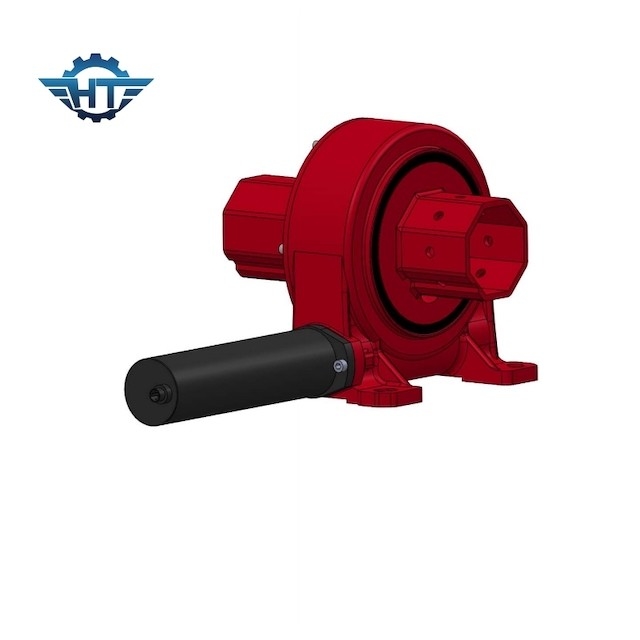

Double VE7 enveloppant de petites commandes de pivotement pour les traqueurs solaires d'axe simple horizontal
Description industrielle d'entraînement de groupe de ver et de vitesse d'utilisation
La commande de pivotement est de fiabilité élevée, elle est conçue et examinée pour garantir une vie de champ de 30 ans. Tellement toutes les matières premières doivent répondre aux normes exigées par le système de piste solaire. Nous mettons en application un contrôle de qualité sain pour assurer des produits de haute qualité, de fiable et coût bas en même temps.
Les commandes de pivotement est de haute performance. Elle est actionnée avec la technologie de ver de sablier pour donner à la boîte de vitesse l'énormes force et puissance, maximiser la survie charge-se tenant aussi bien qu'a augmenté l'efficacité et l'exactitude.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Applications
Les applications d'entraînement de pivotement incluent les traqueurs solaires, les turbines de vent, l'antenne, le satellite, les grues de camion, les ascenseurs d'homme, l'équipement de service, les attachements hydrauliques d'équipement, l'équipement d'outil d'huile, les manipulateurs de pneu, le bêcheur s et les ascenseurs des véhicules à moteur etc.
Q&A
Comment choisir les bonnes commandes d'oscillation ?
Dans la sélection et le calcul de la commande de pivotement, nous devrions considérer que l'incidence de pivotement soutient généralement l'action combinée de la force axiale fa, de la force radiale franc et du moment M de renversement pendant le procédé d'utilisation. Pour différentes applications, en raison du mode fonctionnant du moteur principal et des différentes formes structurelles, la combinaison des trois charges ci-dessus changera, parfois ce peut être l'action commune des deux charges, et parfois ce peut seulement être l'action unique d'une charge.
Il y a deux types de méthodes d'installation pour pivoter des incidences : type installation de siège et type installation de suspension.
Selon l'information fournie par les échantillons de produit, la courbe statique de portance peut être employée pour choisir préalablement l'incidence de pivotement selon la méthode de sélection et de calcul d'incidence de pivotement, et pour la confirmer alors avec le service technique de notre société. Nous pouvons également fournir à notre société les informations importantes sur l'application des incidences de pivotement, et notre société les concevra et choisira.
