Détails sur le produit:
|
| Réducteur de pivotement: | VE5" | Rapport de vitesse: | 37:1 |
|---|---|---|---|
| Lieu d'origine: | LA CHINE | Application: | Système de piste solaire de picovolte |
| Efficacité: | 40% | Couleur: | comme en a été faite la demande |
| Garantie: | 10 ans | Certificats: | ISO9001, CE |
| Mettre en évidence: | Commande verticale du pivotement VE5,37 1 boîte de vitesse d'entraînement de pivotement de rapport,Commande électrique du groupe VE5 |
||

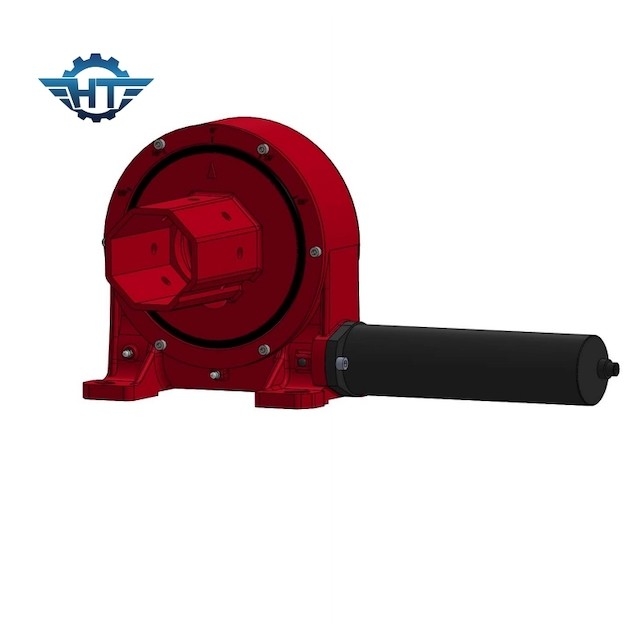

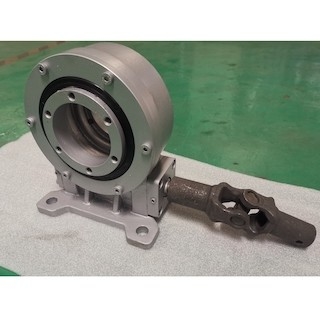

Commande verticale du pivotement VE5 avec la boîte de vitesse de 37:1 de rapport de vitesse pour le système de piste solaire de picovolte
Enveloppement de la description d'engrenage à vis sans fin
La commande de pivotement d'enveloppement est un nouveau type de produit rotatoire et de transmission. Ce s'appelle habituellement la commande de pivotement ou l'incidence de pivotement, qui se compose habituellement de double ver d'enveloppement, de vitesse, de logement, de moteur et d'autres composants. Puisque les composants de noyau sont le double ver d'enveloppement, il peut engrener avec la vitesse plus étroitement et réaliser le contact dentaire multi, ainsi améliorer l'exactitude et le couple se tenant de moment. Ils peuvent simultanément résister aux forces axiales, aux forces radiales, et à retourner des moments. Comparé aux produits rotatoires traditionnels, la nouvelle commande de pivotement comporte l'installation facile, l'entretien facile et un plus grand degré de l'espace d'installation.
Modèle Performance Parameters du VE
| Modèle Performance Parameters du VE | ||||||||||||
| Modèle | Couple de sortie évaluée (N.m) | Tenant le couple (kN.m) | Inclinant le couple (kN.m) | Charge axiale (kN) | Charge radiale (kN) | Rapport | Efficacité |
Précision (Degré) |
IP | TEP fonctionnante (℃) | À verrouillage automatique | Poids (kilogrammes) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 88 kilogrammes |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 135 kilogrammes |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 192 kilogrammes |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Oui | 251 kilogrammes |
Entretien
L'incidence de pivotement est un composant important de la structure mécanique de pivotement. Pour maintenir le fonctionnement à haute efficacité de la machine sous la charge élevée et les environnements durs, la bonne représentation de l'incidence de pivotement est l'une de ses garanties de base importantes.
L'usure est l'un des échecs communs. Par conséquent, afin de réduire le taux d'usage de l'incidence de pivotement, il est nécessaire d'effectuer le travail correspondant de lubrification.
L'incidence de pivotement doit être régulièrement remplie de graisse lubrifiante selon l'environnement de travail. La commande de pivotement a été en juste proportion graissée à l'usine. Dans le stade avancé, la graisse devrait être ajoutée ou remplacée selon la fréquence de l'utilisation. Dans les environnements de travail spéciaux, tels que des tropiques, humidité élevé, poussière, grands changements de température et travail continu, le cycle de lubrification devrait se raccourcir. En ajoutant la graisse à lui, il devrait effectuer dans la condition que l'incidence de pivotement tourne lentement. Quand la graisse déborde du joint, il signifie que le remplissage est accompli, et la graisse de débordement formera un film et agit en tant que joint.
L'incidence de pivotement doit être remplie de nouvelle graisse avant et après être placé pendant longtemps, et tourne lentement l'incidence de pivotement pour la faire également remplie.
Afin de lubrifier l'incidence de pivotement, l'attention devrait non seulement être prêtée aux méthodes et aux méthodes, mais également à la sélection du type approprié d'huile de graissage. Par exemple, la qualité de la graisse est pauvre et vieillissante, et la sélection du lubrifiant faux aggravera l'usage de l'incidence de pivotement.
